XR230整備

2018年11月23日

   2011年秋に2012年式CRF250Rに乗り換えたものの、相変わらず結果は振るわず、それどころかモトクロッサーに乗るのも何かしんどくなってきて、もっと小型で小回りに効くバイクに乗りたいな、と思ってた頃にゲット出来たのが、XR230“パンツァーファウスト号”でした。
   最初は、トライアル場でトレールトライアルの練習に使うつもりでしたが、XR230が予想外に足腰の優れた強心臓のバイクである事が分かり、エンデューロバイクとして活用する事に。ところがポテンシャルの高さに対して、機械的信頼性の低い部分もあり、改良→実戦のサイクルを続けるうちに、外車のエンデュランサーを買えるほどの投資をする事に。おそらく、国内最強のXR230になったと思います。
   このバイクを通じて、「乗り易さ」「機械的信頼性」「生存性」といった実践的なカスタムを学び、その後自分が乗るバイクに多大な影響を残しました。

20170225_091605
XR230“パンツァーファウスト号”の最終形態
後ろ姿はパッと見、XR230に見えなくなってました



△納車(2013年8月10日)
   XR230を手に入れたのは全くの偶然で、その時お付き合いあった人が乗らなくなったというので、格安で手に入れる事が出来ました。XR250を買い直す案もあったのですが、250ではCRF250Rと車格的に大差なく、どうせ買うならもっと小型で、という事でXR230になった訳です。

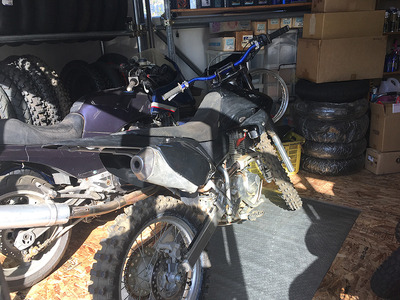

20130805_082917
これが購入直後の姿


△艤装(2013年08月13日)
   おそらく新車時以来、まったく整備されていなかったであろう事から、ステム・リンクのグリスアップを施しました。また、公道で使う事は全く想定していないので、保安部品をすべて外し、レバー、ステップなどもレース用の物に替えました。

20130810_163730
10Tのフロントスプロケなど
当初はトレールトライアルで使用する目的だった事を伺わせる
パーツも含まれています


△装甲化(2013年9月9日)

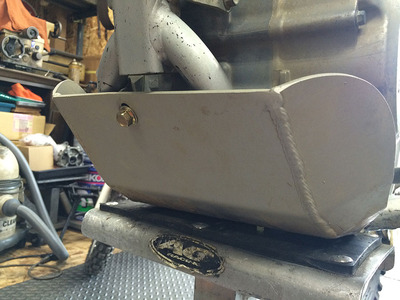

   トレールトライアルだけでなく、エンデューロで使う事も想定して、装甲装備を追加しました。一番困ったのがアンダーガードで、国内にはXR230用のガードがほとんどなく、海外からCRF230Lのガードを取り寄せて付けました。

20130824_095222
いわゆる“羽根つき”のガード


△トライアルチェンジペダル(2014年4月17日)
   当初、トレールトライアルを志向していたから、という理由でなく、純正のしょぼい鉄のペダルでなく、アルミのしっかりした物に替えたくて導入。ペダルの先が丸くてブーツのつま先が滑るので、削ってエッヂを出した。以来、曲がる事も折れる事もなく使用中。

20140408_095830
純正のは泥がつくと滑る事があったので、これに替えて正解


△エアクリーナー湿式化(2014年5月13日)
   XR230は市販車だけにエアクリーナーが紙の乾式なのですが、これでは経ちどころにダメになるので、自作で湿式化しました。

20140426_171351
もっとも、かなり密閉性に問題のある構造をしてます



△エンジンオーバーホール(2014年5月17日)
   XR230の性能向上で欠かせないエピソードが、エンジンのオーバーホール時に施されたDLC/WPC/モリショット加工。エンジンの稼働部にこれらを施した事で、エンジンの動きがスムーズになり、乗り心地と操作性が向上しました。体感的に違いを現すと、紙ヤスリとガラスの上で指先を動かした時の抵抗の違いといえば分かり易いと思います。

20140516_164636
交換により廃棄されたエンジンパーツ


△クラッチの話し(2014年7月8日)
   XR230の弱点はクラッチで、ちょっとハードな使い方をすると直ぐに焼けて滑ってしまいます。XR230改装の1/4はクラッチを如何に強化するかの研究に費やされたといっても過言ではありません。これはXR230のエンジンが、もともとは小排気量のものだったのを、徐々に拡大していった経緯によるもので、そもそもクラッチの容量が足りてない事に起因する不具合だった訳です。

20130923_095402
XR230に掛かった費用の1/4はクラッチ交換です


△車高アップ(2014年7月9日)
   XR230はもともと女子向きに開発されているのか、車高が低く、またそれが安心感の一助になっているのですが、いくら短足の自分といえども足が余るので、車高をアップしました。リアのパーツは市販ですが、フロントはオリジナルの削り出しです。最近、この記事を真似て類似品がネットオークションに出回ってますが、こちらはステンレスの剛性の高いものです。

20140705_122304
延長という方法をとったのは
代替品が見つからなかったのと、サスの性能を変えない為でした


△スプロケの話し(2014年9月4日)
   当初、トライアル用の10丁のフロントスプロケを使ったのは、トレールトライアルを志向していたのと、ノーマルのチェーンがそのまま使えるからだったのですが、用途がエンデューロに変わった事で、さすがにフロント10丁はないだろう、という事でエンデューロ向きのスプロケサイズに前後変えました。

20140712_092439
前が10丁ではエンジンの負担が大きく
リアが48丁ではチェーンガイドからはみ出すので
前12丁後44丁で落ち着きました


△クラッチケーブルアジャスティングダイヤル化(2014年11月24日)
   クラッチ焼けを防止する方法として、クラッチレバーが張ってきたらワイヤーを緩めるというやり方がありますが、XR230のワイヤーのアジャスターはネジ式で走行中にはやりにくいので、CRF250Rのレバーとホルダーを移植しました。この時点ではチョークは手元レバーでしたので、あえて2007年式のホットスターターレバーのあるものを使っています。

20141122_091014
いきなりレーサーらしくなりました


△フロントブレーキマスターシリンダー換装(2014年11月28日)
   左をレーサーにしたなら右もという事で、ブレーキレバーもCRF250Rの物に換え、当然、ブレーキのマスターシリンダーもCRFになりました。こちらはほぼ見栄ですが、ブレーキのタッチは純正よりも良くなった気がします。

20141128_181904
CRF250Rと互換を持たせる意味もありました


△キーレス化&キルスイッチのメインスイッチ化チェーンガイドをXR250化(2014年11月28日)
   この二つは、思いつきで言ってみたら、その場で出来てしまいました。メインキーを外した事でフロント回りの軽量化が出来た上、キルスイッチがメインスイッチになるという、実に素晴らしい改装です。また、チャチ過ぎる純正のチェーンガイドが、がっちりしたXR250のものになる事で、見栄えと強度の向上になりました。

20141128_223613
まさかこんな物が店から出てくると思わなかったのでビックリ


△キャブレターをVEからPDに換装(2015年1月14日)
   もっとエンジンの“ツキ”を良くするため、キャブレターを負圧式のVEからスリングショット式のPDに換装しました。効果は覿面で、ぴっぴっと切れの良い加速をする様になりました。

20150114_165856
キャブレター変えると別のバイクになります


△フライホイール軽量化とクラッチブラケット加工(2015年5月2日)
   長らく悩まされてきたクラッチは、潤滑が不十分だったのが原因である事をついに突き止め、クラッチバスケットに穴開けしてオイルが潤滑する様にしました。また、有り余り過ぎる慣性力をカットするため、フライホイールを削りました。

20150429_162430
フライホイールを重くする話しはあっても
軽くする話しは珍しいです


△マフラーをCRF150R化(2015年5月2日)
   トレール車の例に漏れず、XR230もマフラーが重いのですが、これをCRF150Rのマフラーに変えました。軽量化の為というより、むしろ見栄えの為にやった感が強いのですが、お陰でカッコいいXR230になりました。

20150501_225135
マフラーそのものより、エキパイの加工の方がすごいです



△クラッチ&フロントフォーク改良(2015年5月9日)
   前回のクラッチバスケットの穴あけでも不十分という事で、思い切って全周穴あけを施し、かつクラッチスプリングも強い物に換え、オイル量も1.5倍に増やしました。また、フロントスプリングの遊びをなくすため、カラーを作ってもらって入れました。

20150509_123803
当初、非公開だったのですが
XR230でレース頑張る人たちの為に情報公開しました


△ステアリングダンパー装着(2015年8月27日)
   そもそもXR230にステダンを取り付けるところなどないのですが、「やれる」という事でCRFのを付けて貰いました。

20150827_105754
後日、CRF450RXに転用しました


△FTRクラッチワイヤーを装備(2015年09月30日)
   ハンドルを変えたりレバーを変えたりして、純正のクラッチワイヤーでは短い状態になったので、長いのに変えました。

20150917_103909
上がFTRのクラッチワイヤー


△バッテリー交換(2016年12月25日)
   新車時からおそらく一度も替えてないであろうバッテリーがお釈迦になってしまい、リチウムイオンバッテリーに交換。ところが、メインスイッチを切り忘れて一晩で上がらせてしまう。

20161225_170130
純正の鉛電池より1.5kgも軽いです


△ハンドルバークランプキット(2017年1月29日)
   XR230のファットバー化は以前から考えていたのですが、XR230用のハンドルクランプキットが早々と廃盤になってしまい、出来ず終いでした。そこでCRF230Fのものを転用しました。

20170122_105403
メインキーの位置が違うので公道仕様としては使えません


△ハイシート(2017年2月24日)
   これまで車高アップの改装は何度もしましたが、ついにハイシートを作成しました。足が余る感じが改善された他、見栄えもレーサーっぽくなりました。

20170225_090729
ハイシートはXR250時代にも検討してましたが
遂に実現しました


△1速に入らない病(2017年3月23日)
   XR230は1速に入りにくくなる事が多いのですが、それを改善するため、シフトギアリンケージを交換しました。しかし、エンジンが冷えている時は入るのですが、熱を持つを入りにくくなる傾向は今も変わらず、おそらく構造的欠陥なのだと思います。

写真 2017-03-22 19 47 30
六角形のパーツは、国内最後の一品でした



■XR230での戦歴

ヒーローズえんでゅーろ R-4(2013年9月15日)


第36回ピットクルーカップ(2013年11月10日)




WEXイースト R-1 デコボコランド(2014年3月2日)




第37回ピットクルーカップ(2014年5月25日)




WEXイースト R-3 爺ヶ岳(2014年7月20日)




第38回ピットクルーカップ(2014年10月19日)




モチュールカップ開幕戦(2015年4月12日)


デコボコランド模擬レース(201505月6日)


WEXイースト R-4 爺ヶ岳(2015年7月19日)




クロスカップ R3(2015年8月30日)


WEXイースト R1 クロスパーク勝沼/山梨大会(2017年3月26日)




WEXイースト R2 ワイルドクロスパークGAIA/長野大会(2017年4月30日)








    このエントリーをはてなブックマークに追加 mixiチェック
tanisi_corp at 01:00コメント(0)

2017年03月23日

   XR230は非常にポテンシャルの高いバイクでありながら、レース車としては機械的に決定的な不具合を持ったバイクで、市場に出す前に十分な耐用試験をしなかった感が拭えません。その不具合の一つが、焼け易いクラッチで、自分がこのバイクに投入した費用の約25%はクラッチ対策であった訳です。結果として、クラッチは十分実用に耐えるレベルにまで改装する事が出来ました。
   もう一つの不具合が、今回取り扱う、「1速に入らない病」で、これはXR230“パンツァーファウスト号”を購入して以来の課題となっていました。エンジンのオーバーホール後、症状は納まっていたのですが、先日の成田でのマディで頑張り過ぎたせいで、またぞろ症状が現れ、ついに一速にまったく入らなくなってしまいました。

写真 2017-03-17 18 05 02
今回の作業の肝、クラッチとシフトリンケージ
XR230の二大疾病は、エンジンの右側にあります



■まずはクラッチ交換
   クラッチは、度重なる交換と試行錯誤の結果、デコボコランドのフィナーレ直前に思い切った対策を取って以来、まったく焼けなくなりました。あれから約2年持った訳ですから、それまでの事を考えると、格段の強化がなされた事になります。もっとも、先日の成田の午前中の激マディで相当酷使してしまい、その後も少しクラッチが滑ってるんじゃないかな?みたいなところを感じましたので、今回思い切って交換する事にしました。
   まず、オイルは既に240時間乗っていたので交換なのですが、出て来たオイルは黒灰色に変化していて、明らかにクラッチが焼けた症状を表していました。それでも滑り切らずそこそこ走っていたのですから、やっぱり大したもんだった訳です。
   続いてケースを開けてクラッチを見てみました。以前なら、クラッチ板が焦げてくっついて、マイナスドライバーで引きはがす、何て事がざらにあったのですが、今回は確かに真っ黒に焦げてはいますが、オイルは十分に潤滑されていて、もう少し持ちそうな感じ。しかし、クラッチのセンターブラケットは段付きを起こし、アウターも歯車がガタガタになっていて、もうこれは全部交換した方が良いね、という事になりました。
   そもそも、ツーリングマシンを過酷に使うからこうなった訳ですが、それにしても、スペシャルマックチューンでエンデューロレースに十分対応出来る対策が取れる様になったのですが、成果効果は大です。しかも、使用しているパーツは全てホンダの純正パーツで、それに若干の穴開けを施しているだけで、特段高価なパーツを組んでいる訳ではありません。その意味で、定期的な交換作業とさほど変わらない手間、費用でここまで強化出来るのですから、大したものだと言えます。
   XR230のクラッチの強化は、とにかく如何なるカスタムよりも優先して行うべき改装だと思います。詳しくは、Motoshop TOYZにお問い合わせ下さい。

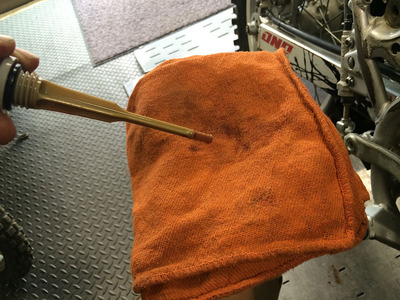

写真 2017-03-17 17 54 18
もともと赤い色のオイルが真っ黒
完全にクラッチ逝っちゃってる色です

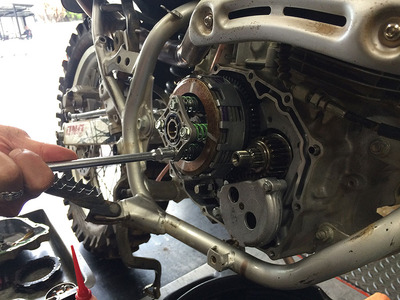

写真 2017-03-17 18 31 14
ご覧の通り、クラッチ板は真っ黒
センターブラケットも変色
アウターは歯車がガタガタになってました

写真 2017-03-22 19 47 33
XR230クラッチマックスペシャルの内容
何がスペシャルなのかは、Motoshop TOYZにお問い合わせ下さい
めっちゃ頑丈になります



■一速入らない病の原因
   一速に入らない原因は、自分ではさっぱり分らないのですが、現象的には1速に入ってないのに気が付かないと、なかなかニュートラルに入らなくて焦る(そもそも2速なので、2速と3速の間にはニュートラルはない)とか、2速だと思ってたら実は3速で、3速で走ってるつもりなのに四速入ってて、どうしてこんなにトロイのか?と感じたりと、走行に非常に支障を来します。
   さて、1速入らない病の原因ですが、ギアシフトスピンドルの右端についているギアシャフトプレートとギアシフトカム。シフトペダルを上げ下げする動きに連動して、ギアシャフトプレートがギアシフトカムを回して、ギアを入れ替えるのですが、このプレートやカムが減って滑ってしまっている様でした。カムの一速の部分が角が削れていたのです。なので、このプレートやカムを交換する事にしました。

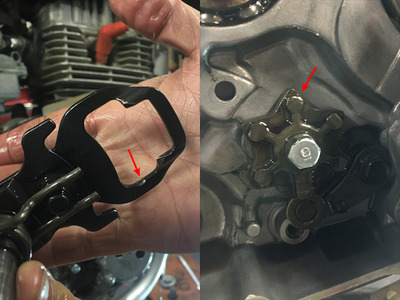

写真 2017-03-17 18 31 52
シフトギアリンケージの動作
栓抜き状のプレートが、ギアのカムを回します

写真 2017-03-17 18 32 47
バラしてみると、プレートもカムも削れている部分がありました
どうやら、1速に入れる際に、滑っていた様です


   このシフトギアを上げ下げするリンケージの部分、当節では珍しいというか、結構古い形状だそうで、最初は本当にこの部分の摩耗が原因か?と思われたくらいでした。しかし、ギア自体はちゃんと入る事。走行中も異音がしたりする事はなく、2速3速なら普通に走れた事から、ここだろうと見当をつけました。新しいパーツと見比べてみると、結構削れている事が分りました。このXR230はおそらく2005年製で、かれこれ12年物です。しかも、自分が引き継いだ時点で、1速入らない病でしたから、結構摩耗が進んでいたのでしょう。
   そこで、ギアシャフトプレートとギアシフトカムを交換したところ、ガシガシ1速に入る様になりました。

写真 2017-03-22 19 47 19
下が新品のパーツ
カムの突起が当たる部分が結構削れています

写真 2017-03-22 19 47 28
カムの1速の部分の突起も削れています
他のギアの突起は削れていないので
プレートが削れていても、2速以上はギアが入った訳です

写真 2017-03-22 19 47 30
シフトギアリンケージを交換した事で
普通に、気持ちよく1速に入る様になりました


■まとめ
   今回の改装で、XR230の二大疾患である「クラッチ焼けちゃう病」と「1速入らない病」は、ほぼ対策が完成しました。この2つの問題が解決する事で、XR230の信頼性は格段に向上したと思います。惜しむらくは、このバイクがもはや廃盤であるという事です。
   クラッチに関しては、元々の設計に無理があるのか、それとも自分がXR230に課せられた使用限界を超えた使い方をしているせいか、とにかく弱かった訳ですが、2015年5月の対策が功を奏した様です。今回、クラッチ板のみならず、センターブラケットやアウターも交換しましたが、これらは前回交換時点で、次回は交換の予定でしたから、むしろ良く持ったというべきだと思います。使おうと思えば、まだ使えたかもしれませんが、レースの前という事もあり、今後もハードに使う予定であるので、思い切って交換して良かったと思っています。おそらく、向こう2年は持ってくれると思います。
   シフトギアのリンケージは、これはもう、完全に摩耗していたので、機械的設計的弱点とは言えないと思います。公道走ったり、ちょっと林道ツーリング行ったりというのが、XR230の本来の用途だと思うのですが、その使い方では、クラッチ焼けたりシフトギアが滑ったりという所まで行かないのかも知れませんし、その前に乗り換えたりして、こうした症状は目立たなかったのかもしれません。
   しかし、エンデューロやトレールトライアルでは、今でも使っている人がチラホラいますので、そうした人たち、またこの走行性能の高いバイクでそうした競技を始めようと思ってる人たちに、この情報が役立てば良いな、と思っています。

写真 2017-03-23 11 29 43
色々ありましたが、レース前に準備万端整いました
マシン的に、もっともベストな状態で戦闘に臨む事が出来ます






    このエントリーをはてなブックマークに追加 mixiチェック
tanisi_corp at 20:00コメント(4)

2017年02月24日

   先日、ハンドルバークランプキットを取り付けた時に、ハンドルの高さをCRF250Rに近い形でセットしたのですが、今度は異様にシートが低い様に感じる様になりました。何となくハンドルにぶら下がる様な感じです。あちらを直せばこちらが、という感じですが、ここまでやった以上は、もうあと一踏ん張りして、パーフェクトなXR230にしようと決断しました。

20170225_091623
ついにハイシート化
ついに、というか、むしろ先にやるべきでした
かなりいい具合です



■ハイシート化へ
   ご存知の通り、トレール車のシートは、車高の低さを稼ぐため、レーサーのシートに比べれば抉れた格好をしています。そうする事で、足付き性をよくする一助にしているのですが、自分の場合、XR230では足が余るという事で、既に40mm車高を上げています。そこへ持って来てハイシートにするのですから、さらに車高が上がる訳ですが、今度はステップからシートまでの高さが変わる加工です。
   具体的には、シートにアンコ盛りをして貰って、抉れている部分をフラットにして貰う事になります。以前、KX85で海外からフォームを取り寄せてハイシートにした事があり、XR230は米国ではCRF230Lとして売られている事から、もしかしたら海外にハイシートのフォームが売ってるかも、と思ったのですが、見当たりませんでした。となると、国内でやって貰う他ありません。しかも、シート盛りだけでなく、カバーも作ってもらう必要があります。
   現状のシートは、ノーマルシートが必要になった時に備えて取っておきたかったので、ヤフオクで中古のシートを探したところ、若干シートフォームが切れているけど、そこそこ程度の良いのが出ていたので、迷わずゲット。それを持ってMotoshop TOYZに相談に行きました。国内にはいくつかバイクのシートを加工してくれる業者がありますが、勝手がよく判らなかったからです。そして予想通り、TOYZでもシートの加工は出来るし、またシート屋さんにも伝手があるという事で、そのままシートを置いて帰って来ました。

20170202_094933
ヤフオクで入手した純正シート
一部カバーとフォームが切れてましたが
問題ないレベルです

20170202_122659
カバーとタンデムベルトは要らないので剥がしてゴミへ
シート自体は乾いていましたが
一応、ベランダで一日干しました

20170204_162718
所々テープが貼ってあるのは
盛り上げる部分や、リブの位置決めの為です



■出来上がった物
   さて、待つ事2週間、シートが上がって来ました。これがもう、最高の出来栄え! まずシートはオーダー通り30mmアンコ盛りされていて、しかも硬めのシートフォームが使われていて、荷重が掛かっても潰れにくい感じです。また、そのまま垂直に盛り上げるのではなく、台形状に成形されていて、股が支えないレーシーな形状になっていました。
   シートカバーも特注なのですが、使われている革はグリッパー仕様で、かつ最近流行のリブを入れて貰いました。シート全体が黒一色では地味なので、リブは赤色にして貰ったのですが、ここもグリッパー仕様の革ですので、グリップ感がとてもありそうです。
   このシートカバー、縫製部分は防水加工されているだけでなく、カバーを被せる前にビニールでさらに防水するという念の入り用でした。まぁ、高圧洗浄機使うとあっという間に浸水しますしね。この加工は有り難かったです。

20170225_090654
出来上がったハイシート
純正よりもレーシーな見栄えになりました

20170225_090729
横から見た図
リブはシッティング時にお尻が当たる部分にのみ施してあります


■乗ってみた感じ
   さっそくシートを付けて跨がってみました。純正の時は両足ベッタリだったのですが、30mmアップだと踵が浮く感じです。センタースタンドにバイクを載せて跨がってみたところ、ほんの少し、膝周りに余裕が出来た様な感じでした。総じて、純正のシートより、目線も重心も上に上がった感じで、ハンドルに垂れ下がる感じがなくなりました。
   試しに少し試乗してみました。XR230はもともと旋回半径の小さい、よく曲がるバイクなのですが、重心が少し上に来たせいか、前よりも操作し易くて、とても楽しい。ハンドル位置が前に出た事もあって、膝だの肘だのが窮屈でなくなりました。また、スタンディングへの移行も前より楽で、クイックに行う事が出来る様です。
   これまで、XR230“パンツァーファウスト号”には様々な改装を加えて来たのですが、もっとも重要な改装は、こうした操作に関わる改装だったと、今さらながら感じさせられました。

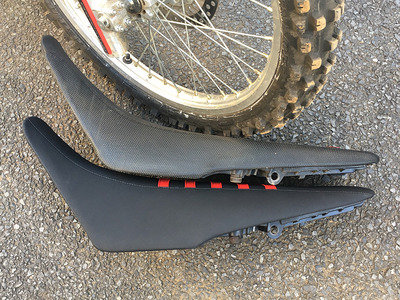

20170225_090425
こちらは純正シート
抉れてる状態がよく分ります

20170225_091605
こちらはハイシート
アンコ盛りされてフラットになっています
見た目にもレーシーな感じです






    このエントリーをはてなブックマークに追加 mixiチェック
tanisi_corp at 20:00コメント(0)

2017年01月29日

   XR230“パンツァーファウスト号”は当初の予定では、納車後の艤装でZETAのハンドルバークランプキットを組んでファットバー化する事にしていました。ところが、2013年の時点ではXR230対応のハンドルバークランプキット(ZE11-1236)は廃盤になっており、仕方なく諦めました。しかし、その後、CRF230Fのハンドル周りを測ってみたところ、フォーク径やフォークの間隔がXR230と同じ事が分り、今だラインナップに残っているCRF230Fの物(ZE11-1235)なら組めそうでした。しかし、その後、他の部分の改装で出費が嵩み、それらが終わった後には、XR230に乗る機会が少なくなって、そのままになっていました。
   ところが、再度エンデューロで使う事が決まり、久しぶりに乗ってみたら、どうにもハンドル位置がおかしく、ハンドルを変える事で対応しようとして、結局しっくり来ず、ここに至って遂にファットバー化を決心しました。

20170122_115409
付くかどうか不安でしたが、難なく付きます
しかし、国内でCRF230Fのユーザーは少ないと思うんだけど
やっぱりXR230でこれにする人はあまりいないのかな?



■調達の顛末
   先にも述べた様に、CRF230Fのハンドルバークランプキットなら組めそうな事は分っていたのですが、実際に付けれるかどうかは、現物を合わせた訳ではないので分りません。そこで、ダートフリークの関連会社であるダートバイクプラスにZE11-1236がXR230に付くかどうか、問い合わせのメールを出してみました。ところが、全然返事が来ず、なしのつぶてでした。
   しかし、悠長に返事を待っていられない事情が出て来ました。というのは、オプションロアークランプの種類が減って、45mmのロアークランプがラインナップから外れていたのです。自分はベストテクバーと近似のSX3 ED-Lowを使っているのですが、ホンダ車の場合、ノーマルのクランプより10mm高い方が良いとされていて、実際、ハンドルバークランプキット標準の35mmのクランプでは低いのです。その為、どうあっても45mmのクランプが欲しいのですが、どうやら市場在庫しかない様です。その様な訳で、決断を急がねばなりませんでした。
   そこで、まず、ハンドルバークランプキットは定価の13%引きで売ってたYahoo!ショッピングで、かつ貯めてあったTポイントを全部使って、定価の30%オフくらいで買えるところに注文し、ロアークランプは探しまくってAmazonで調達する事にしました。
   ところが、Amazonは通常配送だとメチャメチャ時間が掛かります。しかも、注文して数日して、配送先を変更したら、それまで発送日が確定していたのに未定になって、ホントに来るのか来ないのか分らん様な感じなってしまいました(まさか配送先を変更したら、その辺りがリセットされると思わんかった)。しかし、こうした事はAmazonではよくある事で、既に在庫もないのにいかにもある様な表示にしといて、どどのつまり、いつ入荷するかわかりません〜、みたいになるそうです。ましてや、旧型のロワークランプはどこでも売り切れになっているので、今回もそうなる可能性が大です。
   そうなったら、50mmのロワークランプを買って45mmに削って貰うか、と思ったのですが、ハンドルを固定するクランプ側は相当高精度で削るのが無理との事で、逆に下側を削るとしたら、今度は固定するボルトが留められない可能性がある。40mmのに5mmのアルミ版挟み込んで嵩上げするのが一番現実的ですが、そうなると特殊な形状したボルトの長さが足りなくて無理、という具合です。
   しかし、CRF250RとXR230のハンドル位置を見てみると、意外とCRF250Rは高い位置にある。45mmのロワークランプ付けているとしても、元々のトップブリッジの位置が高い。そして、CRFの方で慣れている自分としては、XRの方もそれに近い感じにしたいので、だったら45mmに拘らず、ものの5mmくらい高い50mmのロワークランプでも良いか、という気がして来ました。もしかしたら、50mmくらいでXR230は丁度いいかもしれない。それに、届いたハンドルバークランプキットに付いていたロワークランプとクランプは新型の物なので、だったら新しい形状の50mmのロワークランプを頼む事にしました。

20170127_155126
左が50mm、右が標準の35mm
ロワークランプの形が変更になってました
もちろん、スタビライザーも変更です


■取り付け
   これまで4回も買っておきながら、ハンドルバークランプキットの取り付け方に付いてちゃんと書いている記録がありませんでしたので、今回、それなりの作業手順を書いておきます。
   まず、ハンドルからアクセルグリップやブレーキ、クラッチのレバーなどを取り外し、トップブリッジからハンドルを取り外します。次にステムナットと、トップブリッジのアッパーボルトを取り外し、トップブリッジを取り外します。ただ、手だけでは外せない事もあるので、フォークとトップブリッジのフォーク入れる穴にCRC吹き付けて、下からプラスチックハンマーで優しく叩き上げて外します。
 トップブリッジが外れたら、ハンドルバークランプキットを取り付けます。大丈夫と思いつつ心配していたCRF230F用ですが、まったく問題ありませんでした。ただし、こちらもスカっと入らなかったので、CRCを使ったらスカっと入りました。あとはステムナットとアッパーボルトを規定トルクで締めればOKです。ただし、自分はアーマーハンドガードをアッパーボルト側で留めるハンドガードマウントを使っています。ところが、CRF230F用のハンドルバークランプキットは、アッパーボルトの穴が貫通しておらず、ハンドガードマウントに付属のボルトは長過ぎて使えませんでした。ハンドルバークランプキットに付属のボルトだと、今度は短過ぎて使えません。結局、CRF250R純正のボルトで代用しました。
   残りは、ハンドルを付けて、レバーなどの装備を付ければ、取り付け作業は完了です。自分の場合は、50mmのロアークランプを使いますので、その場合はハンドルを付けるまでに、付属のロアークランプを外して50mmの物に付け替え、そしてハンドル周りを取り付けて行きます。

20170122_105403
ハンドルバークランプキットと純正トップブリッジの比較
キーマウントの穴が小さいのと位置が逆なので
XR230のメインキーは付けられません
あと、クランプの位置が純正は結構後ろです

20170122_105238
トップブリッジが抜けにくかったので
ちょっとCRC吹いて、プラハンで軽く叩いて外しました

20170122_105714
案ずるより産むが易しで、スポッと入りました
そうならもっと早くにやっておけば良かった

20170122_110935
アーマーハンドガードのフロントマウント
上がマウント、下がクランプキットにそれぞれ付属のボルト
真ん中がCRF250R純正のボルト
真ん中ので留めました



■調整
   ハンドルバークランプキットのこれまでの売り文句は、「下、前後に最大64通りのポジション変更可能」というもので、その中から、自分にあったズバコンのセッティングが出来る事が、高いお金出して買う価値と意義であるのです。具体的には、ロワークランプの位置が前後に8段階、そして従来なら8種類のオプションのロワークランプを交換する事で、ベストポジションを見つけ出します。そのロワークランプが今は4種類に減ってしまいましたので、64通りから32通りになって大味なセッティングになってしまった訳です。
   まず、CRFに跨がってみて、ハンドルポストから自分の腹までの距離を測ってみると、大体36cmくらいでした。次にXRに跨がってみて、同じ様に測ってみると、大体31cmくらいでした。ハンドルバークランプキットは純正のトップブリッジより、クランプの位置が10mmほど下がっていましたので、純正状態だと結構手前にハンドルがあった事になります。そこで、クランプを2段階、約10mm前に出してみました。すると、ハンドルポストから腹までの距離は大体34cmくらい。誤差もあると思うので、まぁ、こんなもんかと。ハンドルを前に出した事で、ハンドルを切った時の腹回りの窮屈さがなくなりました。
   ロワークランプは50mmの物に替えたのですが、CRFとXRを見比べてみると、そもそものトップブリッジの位置がXRはかなり低い様に見えました。そのせいか、CRFより5mm高い50mmのロワークランプでも丁度いい感じでした。ただし、CRFのシートは地面に対してほぼ水平ですが、XRは車高低を稼ぐために抉れた形をしています。なので、特に座った時のポジションにかなり差が出る様です。(XRの方がアップハンドルっぽくなる)

20170129_113506
ハンドルポストから腹までの距離
車長がXR230の方が短いだけあって、距離も短め
つまり、ちょっと縮こまって乗ってた訳です

20170129_120528
10mm前に出しました
これだけでも大分違ってきます

20170124_091758
タンクキャップとトップブリッジの位置の差に注目
車格が違うので、単純には比較出来ませんが
XR230はそもそも低めの様です

20170129_121423
下はベストテクバー、上はED-Low
ED-Lowはベストテクバーを参考に作られたとか


   これまで、ZETAのハンドルバークランプキットは、単にファットバー化したいとか、その程度の目的の為にしか使って来なかったのですが、今回初めて、前後位置に気を配る調整をして、ハンドルバークランプキットが本来必要とされる使い方をしました。決して安くないパーツですが、ハンドルはバイクの操作系でも一番重要な部分ですから、身体に合わないままにしておくより、合わせた方が気持ちよく乗れると思います。

20170129_131833
バーパットもお揃いの黒白赤の新しいタイプに変更
デカールも何かもお揃いですw

20170208_094948
試走の結果、もう少し前にハンドルを出したい、という事で
1目盛り前に出しました
また、グリップはCRFのに変更
レーシーな使い方には、このグリップの方が手が馴染みます







    このエントリーをはてなブックマークに追加 mixiチェック
tanisi_corp at 20:00コメント(0)

2017年01月27日

   去年の暮れに、CRF250RX“モルゲンシュテルン号”にTRデカールを貼り、これが非常にいい出来栄えで、出来ればXR230“パンツァーファウスト号”もお揃いにしたくなったのですが、今年もXR230でレース出る事にしましたので、シーズンに入ってウランさんが忙しくなる前に、XR230もTRデカールにすることにしました。こういうのは勢いが肝心です。

20170127_163157
シュラウドの大きさが違うのか
CRFよりサメの口が目立ちますww



■下準備
   前回もそうでしたが、まずは洗車です。とはいえ、ここんとこ乾燥していてそれほど汚れてないので、ざっと洗って終了です。XR230の外装には、CRF250RのONEのマサカーを貼ってましたので、これをバリバリ剥がして、パーツクリーナーで糊を拭き取って脱脂します。
   CRFではフロントゼッケンやサイドカバーはレース用に取っておいた白のを使ったのですが、自分のTRデカールは黒ベースのデザインですので、白ベースだとはみ出たところがちょいちょい白くて、ちょっと中途半端になってしまいました。
   そこで今回は、ライトカウルとサイドカバーを黒のものを新調する事にしました。まぁ、サイドカバーはもとよりボロボロだったので買い替える必要があったのですが、ライトカウルは純粋に見栄ですw 実は、ライトカウルとサイドカバーの3点をまとめて買うと、結構良いお値段するのですが、まぁ、勢いのある時にやっておかないと、後々ではやらない事が多いので奮発しました。
   右のサイドカバーは、右側に転倒した時に、サイドカバーが地面に押されて、マフラーに押し付けられ、熱で穴が開いてしまいますので、前回使った耐熱シートの残りで養生しました。前回の半分の面積しかカバー出来ませんでしたが、マフラーが実際に当たるのはこの部分だけなので、これで十分だと思います。

20170121_122820
おニューの外装たち
デカールが黒基調なので、下地が白だと違和感あるんですよね

20170122_130402
耐熱シートは、サイドカバーの下半分だけ
ここしかマフラーが当たりません

20170122_151543
完全黒揃い
タンクまで黒なので、本当に真っ黒です

20170122_155401
タイヤ交換のついでに
フロントハブのカバーを外しました


■貼付け
   前回は初めてという事もあって、勝手の分らない事も多々あって多少手間取りましたが、今回は2回目ですので、サクサクーっと作業を進めて行きます。取りあえずは、シートを外してサイドカバーを仮止めして、外装をパーツクリーナーで脱脂します。新品の外装もキッチリ脱脂です。
   そして、前回同様、まずは一番簡単なリアフェンダーから貼って、格好良さにモチベーションを上げてから、シュラウド、ライトカウル、フロントフェンダー、フロントフォーク、スイングアームを貼って行きます。シュラウドもフロントフェンダーも、ピロピロしてますので、ピロピロしてる部分の裏紙は剥がさず、センターになる部分を剥がして良い感じに貼付け、ゆっくり指の腹で押し伸ばして行き、あとでピロピロしてる部分を丁寧に貼ります。意外に難しいのはライトカウルで、センターが出てる様に見えてズレてたりと、3回くらいやり直しました。でも、ウランコアデザインズのデカールは貼り直しが効くので、最後には気に入った感じに貼れました。
   最後の難関はサイドカバーで、マフラーのない左側のはドライヤー無しでもそれなりに貼れましたが、マフラーのある右側は流石に無理で、工賃払ってMotoshop TOYZのマックさんに貼ってもらいました。ここでケチってフニャけた出来栄えになったら、嫌なりますしね。
   今回は陽も出て気温も高く、その分、デカールの伸びも前回より良くて、とても貼り易かったです。時間も前の半分くらいで終わった気がします。他社のデカールだと、風呂桶に漬けて貼ったりと大変ですが、ウランコアデザインズのは完全に手貼りで、しかも新車みたいな出来栄えになるので素晴らしいです。

20170127_133734
届いたTRデカール
しかし、XR230の型を自分の前に誰が作ったのか
とても興味津々です

20170127_131558
念入りに脱脂します
自分の手の脱脂も忘れない様に

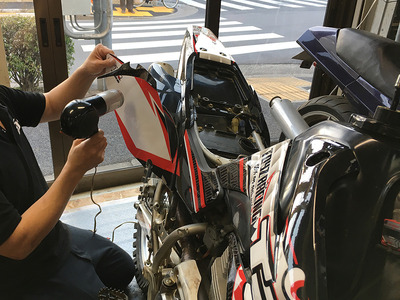

20170127_161340
ここは一番難しいので、無理せずマックさんに頼みます



■クラッチロックレバー装着
   XR230はセル始動なので、別にクラッチロックレバーは必要ないか、と思っていたのですが、スタート時に一速に入りにくい時もあり、特にエンジンがまだ十分温まり切ってない時にその傾向が強く出ます。これはヘルメットタッチスタートで結構な不利になりますし、レース中にニュートラルに入れるのが面倒な時もありますから、これを機会にクラッチロックレバーを付ける事にしました。
   ただ、XR230は本来、クラッチレバーの上にチョークレバーが付いていて、クラッチレバーをCRF250Rの物に替えた時も、それを踏襲すべく2007年式のホットスターターレバーがついたホルダーを付けました。その後、キャブレターをPDに替えたので、このチョークレバーは不要になったのですが、そのままにしていました。
   しかし、これではクラッチロックレバーを付ける事が出来ませんので、今回、2012年モデルのレバーブラケットとカバーを取り寄せ、交換しました。ちなみに、前回はクラッチロックレバーがクラッチレバーに噛む部分のカバーを切り欠かねばなりませんでしたが、今回は純正のレバーだったせいか、カバーの上からロックレバーを掛ける事が出来ました。CRFの方はアーマーハンドガードを装着しないモトクロス前提で、ZETAのピボットレバーを付けているのですが、レバーの形状でどうも違う様です。

20170127_182445
2007年モデルのホットスターターレバーが付いた状態
これをチョークレバー代わりに使ったの
実は2回くらいなんですよねぇ(^^;;

20170129_132610
クラッチレバーの根っこ周りがスッキリしました
レバーロックは邪魔ならない様に切り詰めてあります
こんな感じで、カバーの上からロック出来ます


   自分がこの趣味を始めた頃は、「トレール車にいくら金掛けたって無駄」と言われてました。しかし、エイエイとこれまで改装を推し進め、とうとう性能にも走りにも全く影響を及ぼさないオリジナルデカールをこしらえる所まで来ました。来てしまいました。
   しかし、黒白赤の旧ドイツ帝国の国旗の色を基調にした、サメの口描いたバイクが2台並ぶと、実に壮観です。威圧感満点です。非常に士気が上がります。やっぱり、格好良いバイクに乗りたいものです。お金に困っていないのなら、こういう所にお金を掛たいもんです。「人は制服とおりの人間になる」とナポレオン一世は申しました。となれば、今年の自分は、この外装に恥じぬ闘いぶりを示すでしょう!

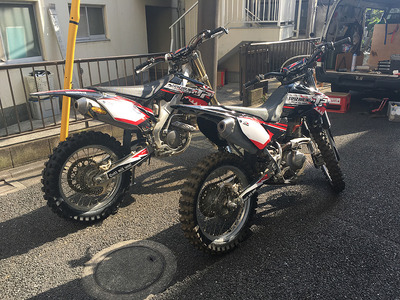

20170129_131809
XR230“パンツァーファウスト号”とCRF250RX“モルゲンシュテルン号”
どちらに乗っていても、たにし此処に在りを示せる訳です

20170129_131826
自分で言うのもなんですが
自慢したい眺めですw






    このエントリーをはてなブックマークに追加 mixiチェック
tanisi_corp at 20:00コメント(0)
最新記事
月別アーカイブ
訪問者数
  • 今日:
  • 昨日:
  • 累計:

Recent Comments
記事検索
livedoor プロフィール

たにし

拍手コメントは見落としがちなので、ブログ本体にコメして下さいね!!

Google AdSense
Amazon
  • ライブドアブログ
