ハイエース

2020年03月01日

 昨今、ドラレコことドライブレコーダーを付ける人が多くなりました。自己防衛と言うか、自分が有利になる為の先行投資と言う事なのですが、自分も嫁さんに稟議をかけ、100系ハイエース・ジャガンナート号に取り付ける事にしました。トランポを買って、いきなり追突事故を起こした以外は、11年間、無事故無違反で来れたのですが、もしもに備えて憂い無し、いや、ドラレコ付いてても事故食らったら憂いますが、とりあえず付けました。


写真 2020-02-14 10 31 00
よく考えたら、ケンウッドの製品は、これが初めて




■どこのにするか

 さて、どこのメーカーのにするか。実は好みとかは全然無くて、せいぜい良いところ、国産だったらどれでも良いわ、てな感じでした。この手の撮影機材って、最近は中国製の安いのが幅利かせてますが、自分はどっかしら名の通ったのが好きなのです。とりあえず、色んなドラコレのランキング記事をみてみたら、国産でもそれなりに安いのがある。その中で、一番、ケンウッドのがカッコ良く見えましたので、それにしました。性能より、見栄えを選びました。
 ちなみに読んだ記事には、今回買ったのの前の機種、DRV-MR740と言うのが乗っていたのですが、ネットショップを調べたら、新型のDRV-MR745が出てました。値段の差は5,000円くらい。DRV-MR745は28,000円くらいします。しかしまぁ、この手の機材は次から次へと新しいのが出ますし、だったら新しい方買っておいた方が「古くなる」のが多少は遅らせるかな、と思いました。それでも半年そこらだと思うのですが。前の機種だからと言って、性能にそれほど大きな違いがないと思うし、それで5,000円の差は大きいかな、とも思いましたが、新型の方はSDカードが32GBなので、そっちにしました。
 ちなみに、スタンドアローンだのスモークシースルー機能だの、交通事故時ドライブレコーダー買替補償金制度だのと色々書いてありますが、ぶっちゃけ、事故の時に前後の映像が撮れたら良いや、くらいしか考えてません。まぁ、アオリのガラスにはスモーク貼ってるので、2ndカメラはそれに合わせて設定せないけませんね。

写真 2020-02-14 10 33 06
内容物一覧
他に買い足さなくて、とりあえずこれで使えます


■取り付け

 説明書によると、カメラを付ける位置は、ワイパーが雨水を掻く部分に入る様に、と言う事でした。まぁ、雨降って前が見えません〜では、雨天の時は心許ないのでもっともな事です。あと、コードを見えない様に車体の内部に埋め込んだり、シガーソケットから給電するのでない方法など、特殊な漬け方をする場合は、ぶっちゃけ車屋さんに頼んだ方が良さそうです。ハイエース・ジャガンナート号は、そんな気を遣う車じゃないので、堂々と車内に配線するので、お気兼ねなくです。
 フロントに貼る1ndカメラは、ルームミラーの右横にしましたが、どの高さにするか決心つく前にペトっと貼り付いてしまい、その位置で使う他なくなりました。もうちょっと上の方が、ルームミラーの角度を変える時に干渉しなかったかなぁ、と思わなくもないですが、手遅れです。ちなみに、ドラコレ外そうとして、フロントガラス割った人がいたりするので、貼り直しするには丁寧な作業が求めれられます。ま、水平に付いてるだけ良かったとしましょう。
 取り付けた後、ワクワクしながらエンジンをかけてみると、2ndカメラが認識しない、と言うアラートが出ました。間違いなくちゃんと付けたのになぁ、と何度も線を抜き差ししましたが、アラートが出る。そこで改めて取説をよく見てみると、1ndカメラにつなぐ線の向きが逆になってました。せっかく配線したのを外して、繋ぎ直して、今度は大丈夫w

写真 2020-02-23 16 28 20
決心のつかぬまま、くっついてしまいました
もちっと上が良かったので、後で付け直しました

写真 2020-02-23 16 28 28
2ndカメラの線を逆につけてしまい
一旦ひっぺがして繋ぎ直して、試写中

2020-02-29-14.42
配線は目隠ししようかとも思ったのですが
そこまで気を使う様な車でもないので、むき出しです

2020-02-29-14.41
線が太くて重いので、垂れ下がって来ないよう
配線どめ金具を小まめに使ってます



■使ってみたところ

 他の製品と比較した訳ではないのですが、流石は国産というべきか、カメラのモニターに映る映像は結構キレイですし、ルームミラーの横にカメラがあると視界が邪魔かな、とも思ったのですが、案外そうでもありませんでした。
 モニターは、正面、正面をメインとした背面の2画面とその逆、背面の4パターンで写す事が出来ますが、正面は目で見えているので、モニターには背面の映像を写す事にしました。頭の後ろには目はありませんし、ルームミラーは運転席と荷室を分けるシート越しにしか後ろが見えないので、小さいながらもしっかり背後が見えるのは有難いです。
 そこでふと思ったのは、バックカメラ代わりにならないかな、という事。車庫入れにチャレンジしてみたのですが、衝突警報が鳴る訳でもなく、画面も小さく、流石にその用途では使いにくいものがありました。まぁ、それはサイドミラーでやれば良いのですけどね。
 リアのアオリに付ける2ndカメラですが、センターの位置だと、たにしコーポレーションのロゴのたにしのマーク(よく巻きババに間違われる)が写り込んでしまうので、ちょっとだけ左にオフセットしました。そのままでは3Mの両面テープは剥がれないので、パーツクリーナーを少しずつかけ、マイナスドライバーで優しく抉りながらはずし、別に買ってきた3Mの両面テープで付け直しました。何度もやり直したので、この手の作業をやる時は、両面テープを買っておいた方が良いでしょう。

2020-02-29-13.19
3Mなどのがっちり系両面テープを剥がす時は
パーツクリーナー使って、ゆっくり優しくやりましょう

2020-02-29-14.40
なかなか位置が決まらなくて、やり直す事もあるので
別個に両面テープを買っておくと
作業中に買いに行く手間がありません

写真 2020-02-23 16 58 59
この位置だと視界の邪魔になるかなーと思ってましたが
案外そうでもありません。すぐ慣れます

2020-02-23-17.10
モニターも結構キレイです


■撮れた映像データ

 動画のデータは、iMacでも普通に、何にもせずに、見る事が出来ました。SDカードのフォルダを開くと、「Event」「Parking」「Photo」「Movie」の4つのフォルダがありますが、通常の運転中の動画は「Movie」のフォルダに入っています。そのフォルダを開くと、「2」と「M」のフォルダがあって、「2」が背後の2ndカメラ、「M」が正面の1ndカメラのデータがそれぞれ入っています。
 どちらのフォルダのファイル名も同じ日付時間が入っていますので、前後を映像を探すのは楽です。ファイルは1分刻みに保存されて、容量を超えると上書きされていく様です。ちなみに「Event」「Parking」は、それぞれ衝突を感じた時(つまり事故)の時の映像と、駐車中の撮影を指示した時の映像が、それぞれ収められます。データを上書きしてはならない場合(つまり、証拠として使う必要がある場合)は、電源を止め、SDカードを抜いて、上書きされない様にするよう、取説には書いてありました。
 さて、肝心の映像ですが、これが意外とキレイです。1920×1080のサイズなので大きいは言うまでもないのですが、画角もGoPro並みで、画質がクリアです。音も結構拾ってるなー、という感じを受けました。ちなみに、リアはスモークフィルム対応にする事も可能です。
 まぁ、これが役に立つ様な事態にはなって欲しくないものですが、どうせならキレイにばっちり写ってくれてた方がいい。その期待に十分応えてくれるドラコレです。

s000
SDカードを差すだけでファイルは閲覧可能


晴天だと思いの外、キレイに撮れています
1ndカメラの映像だけ、右下に情報が表示されます

2ndカメラはスモークフィルム越しですが
これも結構キレイです
左の斜めの太線は、たにしロゴですw


こちらは夜のシーン
小雨が降ってましたが、こちらも結構クリーンな映像です

ハッチバックの方はワイパーを使ってないので
若干見辛い映像になっています
ドラコレ使うなら、ワイパー使った方が良いかな?








    このエントリーをはてなブックマークに追加 mixiチェック
tanisi_corp at 00:00コメント(0)

2019年12月29日

 ハイエース・ジャガンナート号へのバイクの固定方法は、10年前にアイプレートを4ヶ所に打ち込んでから、大した不都合もなく使い続けて来たのですが、今回は、Beta X-Trainerに乗り換えたところ、ステップに引っ掛けて車体内側に固定する用のアイプレートの位置が良くなくて、しっかり固定する事が出来ない事が分かりました。まぁ、そこのアイプレートは、大した不具合はなくても、少々不具合はあって、今まではどうにか騙し騙し使って来たのですが、これを機会に直す事にしました。


2019-12-28-14.24
元々は後ろのシートの仕切りパイプの
基部のネジ穴に合わせてアイプレートを付けた
アチェルビスのハンドガードに変えたせいか
プラスチックの部分に干渉して、テンションかけてタイダウンを締められない

2019-12-28-14.23
ついでに言うと、ラチェットを操作すると
セルボタンを押してしまう
これはセルスイッチを見直す必要もあるかな

2019-12-28-13.55
ハンドガードを外しても、マスターシリンダー下部に当たる

2019-12-28-13.54.44
ハンドガードなしでは
タイダウンの締め方次第では、窓にハンドルの端が近づいて
窓を破る可能性もあって危ない



■お気に入りのアイプレートル

 ところで、このアイプレート。ホームセンターの吊り金具のコーナーに置いてあるのですが、大きい物がなかったり、クローズになってるのがなかったりと、ホームセンターによって様々です。どうせなら同じ形のが欲しかったので、近所のホームセンターを3軒ほど回りましたが、同じくらいの大きさのはあっても、「この形」のがありません。まぁ、新小岩に住んでた時に、平井のホームズで買ったものなので、平井に行けば売ってるのでしょうが、この為に平井に行くのも大変です(下道で片道1.5〜2時間)。そこで近所に島忠ホームズがないか探してみたら、印西と幕張にありました。
 で、印西の方に行ってみると、インテリアしかおいてなくて、寝起きのスウェット姿で入って行って、すんごい恥ずかしい思いしました。幕張の方はちゃんとホームセンターもあって、お目当のアイプレートも買う事が出来ました。

2019-12-28-10.07
10年前に平井のホームズで買ったアイプレート
スマートで格好いい

2019-12-28-12.08
2時間ほど探しまくって、結局同じホームズの幕張店にあった


■位置をどうするか

 さて、アイプレートの取り付け位置をどうするか。当初の予定では、今付けてるのを外して新しい位置に付け直す事を考えていたのですが、TT-R125も来る事ですし、小さめのバイクはこれまでの位置でも十分付けれる(というか、そっちの方が良い)と思うので、これまで付けてたのはそのままにして、新たに別の位置に大きめのバイク用のアイプレートを付ける事にしました。
 順当に行けば、概ねステップの直上辺り。上から引っ張りつつ、車体内側にバイクを添わせる格好で固定、という事になるのですが、ここで考えたのはアイプレートを縦に付けるか横に付けるか、という事。下から引っ張られる事になるので、強度的には縦に付けた方が強いのですが(これまでのも縦)、見栄えで言えば横に付けた方が邪魔っぽくない。ところが横に付けるとフックは縦に掛ける格好になるので、タイダウンが途中で捻れる。アイプレートが縦だとフックは横なので捻じれない。さぁ、どうしたもんか。
 ついでに、これまでの位置の上に新規に付ける案も試してみたのですが、こちらはハンドガードに当たる場合もあるので、この案は無しになりました。

2019-12-28-13.58
CRFに比べると、全体的に車高が低いからか
ハンドルの下からタイダウン出すやり方が難しくなった

2019-12-28-14.08.42
縦向きの方が、強度、タイダウンのねじれ無しなど
実用面で有利だけど、見た目が邪魔っぽい

2019-12-28-14.08
横向きだと見た目は邪魔ではないが
何かの拍子にもげたりしないだろうか?

2019-12-28-14.13
この場所にプレートをまとめるのもアリかと思ったが
ハンドルに干渉するので取りやめ




■結果オーライ

 とまぁ、あれこれ考えてても仕方ないので、ズビズバと付けてしまう事にしました。やっぱり見栄え重視という事で、横向きに付ける事に。位置は確実にハンドルやハンドガードに干渉しない所で、かつ後ろ過ぎない事。結局はステップの直上に付ける事になりました。
 作業は10年前にやったのと同じ要領で、穴開ける位置にマーキング入れて、電動ドリルで穴をぶち開けて、ステンレスの5番の木ネジを入れて完了。同じ要領で10年間、強度的には問題なく使えたので、今回もおそらく大丈夫でしょう。
 実際にタイダウンをかけて締めてみましたが、横転とか転落とか、よほどの事がない限り、もげたりはしなささそうです。位置はもうちょっと前でも良かったかなー、と思いましたが、今更やり直しは出来ないので、これで納得する事にしました。
 基本的に、主力機は右、サブ機は左と決めているのですが(右の方が出し入れし易いので)、左側にデカいのを積む事もあるので、左側にも同じ位置にアイプレートを追加しました。

2019-12-29-11.05
毎回、穴開ける瞬間はちょっと緊張する
ドリルは10年前に買ったのが今でも現役

2019-12-29-11.08.02
ボルトでなくタッピングねじの方がガッチリ付く気がする
実際、10年前に付けたのもガッチリしてる

2019-12-29-11.13
反対側にも付ける
斜め下のが、これまで使ってた腹帯用のアイプレート

2019-12-29-11.10
しっかり締めれてガッチリ固定できて
かつ干渉する所がなくなりました





    このエントリーをはてなブックマークに追加 mixiチェック
tanisi_corp at 12:00コメント(0)

2014年08月03日

   年々暑さを増す夏。小休止の時に如何に直射日光を浴びないかが、体力消耗を避けるポイントの一つにもなっていると思います。パドックでは、皆さん、様々な工夫をなされているのですが、自分は季節ものに関してはものぐさなのか、大した対策も装備も持っていません。まぁ、どっちみち3ヶ月もしたら秋ですから、そうなるとむしろ、日光が欲しくなるので、無理せんでも〜、みたいなところがあります。そんなものぐさな自分が、今回、ハイエース・ジャガンナート号に日除けを装備しました。

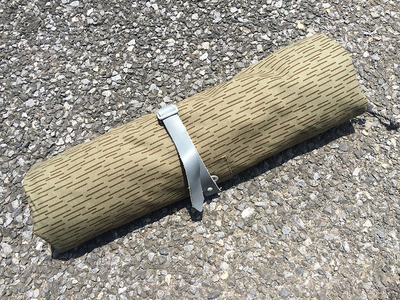

20140729_113104
東ドイツ軍のツェルトバーン
東独軍独特のレインドロップ迷彩です

20140729_113329
こういう使い方も出来ますが
夏場は風が荷室に入らないので、めっさ暑いです



■どうして今頃東ドイツ軍なの?
   今回、わざわざ御徒町の中田商店で、東ドイツ軍のツェルトバーンを買って来たのには、トランポ以外に用事があったからです。というのは、来るべき「日本兵の格好で飯盒オフ(しかも1泊)」の際に使用する、日本陸軍の携帯天幕を立てるに当たって、携帯天幕にポール(旧軍チックに言えば支柱)が3本要るところが2本しか入っておらず、もう1本必要だったからです。
   そのポールというのが、東ドイツ軍のツェルトバーンのポールを代用しているので、店でバラで売ってくれと言ったところ、バラ売り出来ません〜との事。ポールの為に、わざわざ用もないツェルトバーン買うのもなー、と思ったのですが、ふと日本軍の携帯天幕を試しにハイエースに付けたところ、案外それっぽかったのを思い出し、だったらそういう目的にツェルトバーンを使うのも良いかな、と考えた訳です。
   ただ単にポールが欲しいという事であれば、チェコ軍だかハンガリー軍だかのポンチョも同じポール使ってて、そっちの方が安かったりもするのですが、あちらは幕が正方形の形をしていません。日除けにするなら、四角い形の方が便利なのです。まぁ、東ドイツ軍のツェルトバーンだって2,500円ですから、そんなに高いもんじゃないんですがw
   ところで、歴史好きの人なら、東ドイツ(ドイツ民主共和国)が1989年に崩壊して、ドイツ連邦共和国に吸収合併された事はご存知だと思います。国が無くなった直後は、それこそ東ドイツ軍(Nationale Volksarmee)の放出品がごまんとあったのですが、あれからかれこれ15年以上経っています。当然、新規では製造してないと思うのですが、未だにこの手のアイテムが手に入るのは、人知れずどっかの倉庫から出てくるのか(いわゆるデッドストック)、あるいは隣の大陸でせっせと作っているかのどっちかです。確かめようも確かめる気もないので、どうでも良いのですが、ちょっと気になるところではあります。

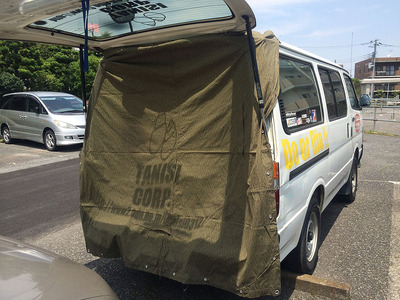

20140727_113747
こんな感じです
アオリの部分だけ軍用っぽいですw

20140727_113203
日除けの裏ですが、しっかり陰が出来て
案外涼しいですw



■取り付け方
   まぁ、物の出どこはともかくとして、さっそく付け方を考えました。このツェルトバーンは、四方に鳩目もありますし、ヒモでループも作ってありますので、あとは良い感じにハイエースに引っ掛けれさえすればOKです。その引っ掛け方ですが、以前、強力なマグネットタイプのフックを使っている人が居たので、それを丸っこ真似する事にしました。問題は、ツェルトバーンは元が帆布なのでそれなりに重い事、また風が吹けば過重はさらに増す事、なのでチャチなマグネットではダメです。平井のホームズに売ってた物で最強クラスは、耐加重7kgでしたので、それを3つ買いました。一つ800円くらいしますので、そこそこの買い物です。
   さて、買って来たマグネットを早速ツェルトに付けました。両端の鳩目と真ん中のヒモのループに取り付け、バチバチとハイエースの車体に付けるだけです。マグネットは平らですので、出来るだけ平らな所に付けた方が吸着力は増します。まるっきりお手軽なのですが、これが有ると無いとじゃ大違い。日陰になった所は、猛烈な日射を浴びずにほのかに涼しく感じます。ご存知の通り、時間によって太陽は移動しますので、当然、陽の当たりも変わってきます。でも、マグネットで止めてるだけですので、日当り良くなったなーと思ったら、付け替えればOKです。
   付けてみて感じたのは、これがブルーシートだとガサガサうるさいのでしょうが、物が布だけに静かです。触る事はあまりないですが、肌触りもビニールよりは良いです。おそらく、砂埃とか飛んで来ても、ビニールよりはソフトな対応しそうです。その代わり、雨に濡れたら乾きにくいでしょうし(一応、撥水加工されてるはずだけど)、泥汚れなどの後始末も大変そうです。まぁ、見た目がミリタリーなんで、自分的にはこっちの方が好きですが。

20140727_113334
取り付けはマグネットフックで
でも、強風だと外れますw

20140727_113324
こんな感じで、自在に張る場所を変えれます


■改善点
   取り立てて問題点を感じなかったツェルトバーン日除けなのですが、やはり問題になるのは風です。風が吹けば、より涼しくなるのですが、ツェルトが煽られてしまいます(当たり前ですが)。煽られない様にする為に、下の鳩目にヒモなどつけて、重しを置くのも手なおですが、そこそこの風が当たると、帆の様に膨らんで、上のマグネットが取れてしまう事が判りました。耐加重7kgといえども、自然の力には勝てない様です。完全に飛ばされない様にするには、補強に養生テープを貼るなどした方が良さそうです。
   あと、ハッチバックドアには窓があるのですが、太陽が中天にある時は、ここからの日射が意外に暑いんだって事に気が付きました。まぁ、これは銀空マットなどで、ドアを上げてる時だけ塞げば良いので、そのウチ何か良い方法を考え様と思います。

20140727_113236
一応、スモーク貼ってあるんですが
経年劣化で薄くなっているので
日光がだだ漏れですw






    このエントリーをはてなブックマークに追加 mixiチェック
tanisi_corp at 20:00コメント(2)

2013年10月05日

   先日、自分もいそいそとiPhoneを4sから5sに乗り換えたのですが、ここで問題になったのが、接続ケーブルの端子が30ピンDockコネクタから8ピンのLightningに変わった事で、自宅や職場の同期ケーブルから電池式の充電器に至るまで、全部ケーブルを交換しなければならず、しかもAppleライセンス品でないとiPhone5s(というかiOS7)では使えない事もあり、実際に使えず差額払ってライセンス品に替えて貰ったものもありました。
   しかし、一番困ったのは、トランポのシガーソケットに差してるFMトランスミッター。まだ数が少ない上に、あまり良い形のありません。充電器だけなら色々あるのですが、使いながら充電するタイプがまだ少ないのです。結局悩んだ結果に選んだのが、LogitecのLAT-FMIB03でした。

20131003_174559
角丸の長方形にiPodやiPhoneなどのアイコンが描かれたロゴが
正規ライセンス品を表してます

20131004_155311
正規ライセンス品でないケーブルを使うと、こういうアラートが出ます
Dockケーブルを使うiPhoneやiPodなどでも
iOS7にアップデートしたら出る可能性が大です

20131003_172834
これがロジテックのLAT-FMIB03
正規ライセンス品のLightningケーブルを使うFMトランスミッターは
まだ数が少ないです



■個人的事情
   これまで使ってきたFMトランスミッターはSEIWAのiP2で、性能はともかく細身である事に着目して購入しました。というのは、現在トランポのシガーソケットは、4連の物を使っていて、ETC、ケータイ充電器、FMトランスミッター、カーナビの電源という具合に、軒を並べて差し込んでいる関係で、出来るだけ細身の方が都合が良かったからです。
   ところが、目下のところ、ライセンス品のLightningケーブルを備えた充電可能なFMトランスミッターは、このLAT-FMIB03の様なラッパ型の物か(隣のプラグに干渉する)、アームの先にフォルダーの付いた物(4連シガーソケットは両面テープでくっつけてるので、もげる可能性がある)が多いです。同じロジテックでもLAT-FMI06みたいなのがありますが、これは電話が掛かってきてiPhoneを取った時に、トランスミッター部分がブラブラしてちょっと嫌かな、と。
   結局、昔、ケータイの充電器差してた所は、今はFMトランスミッターでiPhoneの充電が出来る様になったため使ってない事から(目隠しに汎用のUSB充電器を差してある)、ラッパ型のLAT-FMIB03でも使えるんでは?と思い、それにしました。ちなみに、同じ様な形の物で、バッファローのBSFMIP03ってのもありますが、個人的にロジテックの方がカッコイイ(というか、まだマシw)と感じましたので選びませんでした。

20131004_092152
これが今までのシガーソケットの配置
トランポ本体のシガーソケットには、4連ソケットのプラグが刺さり
4連には、左からカーナビ、FMトランスミッター
USB充電器、ETCの順で刺さってます

20131003_173133
右が今まで使っていたSEIWAのトランスミッター
ロジテックのに比べると細身です

20131004_092250
ロジテックのを使おうとしたら
ご覧の通り、隣の穴は空けないと使えません


■使ってみて大問題
   さて、さっそく4連シガーソケットの一番端っこに差してみたのですが、何もする前からノイズが凄い。LAT-FMIB03のチャンネルは88.2MHz、88.4MHz、88.6MHz、88.8MHz、89.0MHz、89.2MHzなんですが、どれに合わせてもノイズが出る。まぁ、それはさておき、ともかくiPhoneを繋げてみたのですが、ノイズばっかりで全然音が出ない。そこで、4連ソケットのプラグを外して、トランポ本体のシガーソケットにトランスミッターを差してみたところ、音は出るものの、やはりノイズが凄い。
   試しに前のSEIWAのトランスミッターに古いiPodを付けて使ってみると、普通に使えます。こちらのチャンネルは、88.1MHz、88.3MHz、88.5MHz、88.7MHzの4チャンネルで、今までは88.7MHzに合わせてたのですが、今は88.1MHzが一番クリアな様です。
   とは言え、せっかく買った高い新しいトランスミッターを使いたいので、色々試してみたのですが、判ったのは、どうやらトランスミッターとiPhoneを繋ぐケーブルがアンテナになってるぽくて、ケーブルをまとめたりするとノイズが大きくなり、真っ直ぐ伸ばすと比較的マシになりました。とはいえ、前のはそんな気を使わなくてもキレイな音を出してましたし、そうやって工夫してもやはりノイズは入るので、こりゃ使えんなーという事になりました。

20131004_092904
3年ほど前に友達から安く譲って貰ったiPod
iOS3だけど、うっかりアップデート出来ないwww
完全にバッテリーが上がってたけど、充電したらちゃんと使えたw



■対策
   ではどうするか。まず、トランスミッターは今まで使っていたSEIWAの物を使うとして、Dockコネクターが使える古いiPodを使うか。まぁ、予算的にはそれが一番金が掛からないのですが、iPhoneの他にiPodを持って行くのも面倒な話しです。
   30ピンをLightningに変換するアダプターを使うのが一番良いのでしょうが、アダプターだけの物は3,060円、20cmのケーブルが付いているものは4,080円と、ぼったくり価格です。Amazonだと3,000円以下になってましたが、レビューをみると、アップル純正と銘打ってるくせに不良品が多いっぽい。よしんばアップルストアで純正品を買ったとしても、いずれは使わなくなる代物です。暫くはiPodで辛抱するかー、みたいに考えてました。
   しかし、ロクに使えなかったロジテックのトランスミッターをそのままにしておくってのも無駄です。ヤフオクに出す事も考えたのですが、売れたとしても値は下がりますし、手間が面倒です。そこで、ダメ元で買った量販店に持って行ったところ、こころよく返品を受け付けてくれました(もちろん、レシートを取っておいたからですが)。そして代わりにアップル純正のLightning to 30-pin Adapterに取り替えて貰いました。

20131004_164516
アップル純正のアダプター
ケーブル無しのよりは評判が良いです

20131004_222714
仕事帰りに早速試してみましたが、再生も充電もバッチリでした
SEIWAのトランスミッターが壊れるまで
このままでも良いかなー、と思います
(そのウチ、SEIWAから同じ形の正規ライセンス品のが出そうですがw)


■その他
   今回の作業で、今では使わなくなったケータイの充電器とか、使うつもりで積んでてすっかり忘れてたGoProの充電器などが出て来て、もやは使わないものは一掃処分しました。
   4連ソケットの右から2番目に刺さっているUSB充電器は、元々はauのケータイの充電器が刺さっていた所で、iPodからiPhoneに変えた時に不要になったので、目隠しのつもりで代わりにUSB充電器を入れておいたのですが、正規ライセンス品のLightningケーブルでiPhoneが充電出来る事が判りました。恐らく、他の物にも使えると思うので、そのままにしました。
   ダッシュボードの中から見慣れない充電プラグが出て来たので、何だろうと思っていたら、それはGoproの充電器でした。シガーソケット用なのでトランポに積んでいたのでしょうが、長らく存在を忘れてました。Goproの充電を忘れたり、スイッチ切り忘れてバッテリーを上げてしまう事がたまにあるので、非常用として覚えておこうと思います。
   純正のLightning to 30-pin Adapterを買ったので、新しいiPhoneの充電は問題なくなったのですが、せっかくUSB充電器が使える事ですから、予備でLightningケーブルを積んでおく事にしました。また、出先のコンセントからも充電出来る様に、USB接続出来るACプラグも同梱しておきました。

20131004_103158
ライセンスの通ってるLightningケーブルなら
その先の充電装置は何でも使えそうです
ちなみに、電池式の充電器でもOKでした

20131004_103630
Goproをシガーソケットで充電出来るメリットは大きいです

20131004_104413
日頃はあまり使わないものなので
巾着袋に入れてダッシュボードに放り込んでおく事にしましたw






    このエントリーをはてなブックマークに追加 mixiチェック
tanisi_corp at 13:30コメント(0)

2013年01月18日

   燃料缶が10リットルの時は、トランポを運転してて倒れたり横を向いたりする事はなかったのですが、背の高い20リットルに換えた時にその心配が出て来ました。一応、倒れ無い様に、燃料缶の取っ手の部分にストラップを付けはしたのですが、それでも横Gが掛かると缶が横を向きますし、燃料缶が空の時は床から浮いて、他の場所にぶつかったりします。
   また、エアポンプやジョウロは、一応タイヤハウスの上に置く事にしているのですが、これも運転中にガラゴロと転がってしまいます。
   そこで、燃料缶やその他装備品が転がりにくい様に、荷室の左側のタイヤハウス周りに板で仕切りを作る事にしました。

IMG_4846
製作から早5年、今でも使ってます



■設計
   まず考えたのが、この仕切りは取り外し自在にしておきたい、という事でした。荷室に固定してしまえば確実なのでしょうが、後日配置等を変える時に取り外しが出来ないと困るからです。そこで、荷室に打ち付けない形で、前後左右に動かない仕切りの構造を考えねばなりませんでした。
   そこで、この仕切りに底板を付けて、その上に燃料缶を置く事で重しの代わりにする事にしました。燃料缶は鉄製ですので、空でもそれなりの重さがありますし、燃料が入った状態ならなおさらです。問題は前後にずれるのをどうするかでしたが、タイヤハウスの前後に板の仕切りを付けて、タイヤハウスが仕切りに当たって前後にずれない様にする事にしました。
   仕切りの高さは、荷室の左側にバイクを固定した時、仕切りの壁がステップに当たらない高さにする必要があります。フルサイズのモトクロッサーやトレール車なら40cmくらいの高さでも大丈夫ですが、ミニモトクラスになると30cmくらいにしておく必要があります。
   ある程度、構想を練ったあと、平井の島忠ホームズに行って材料選び。材料は木材にするつもりでしたが、ポイントは寸法。丁度エゾ松材の厚み12mmのが、910mmと1820mmの2種類で、横幅が30mmと24mmのがありました。そこで30mm幅の物を仕切りの壁に、5リットル缶の幅と同じ24mmの物を底板にする事にしました。

20130117_105815
イメージを膨らますために、3〜4枚設計図を描きました
最終的には、ホームセンターに売ってる材料をみて
材料の切り出す寸法まで決めます


■寸法間違い
   まず、仕切りの壁に使う300×1820の板を、1300mmと24mm2枚に切って貰います。また底板になる240×910の板は580mmに切って貰いました。ホームズでは、工作室で1カット30円でキレイに切ってくれるので、いつも活用してます。一応、トランポの床張りした時にジグソー買いましたが、単純なカットなら予め店でやって貰った方が仕上がりがキレイです。
   カットされた材料を仮組してみたのですが、さっそく採寸間違いがあった事に気が付きました。仕切りの壁の長さが、タイヤハウスの先端から荷室の後端まで130mmだと思っていたのですが、実際に組んでみると70mmばかり短かった様です。しかし、決定的な失敗ではないので、そのままで行く事にしました。
   足りないと感じた時に、もっと短めにして、燃料缶を持ち上げず取り出せる様にもしようかと思ったのですが、それだと燃料缶の横腹半分くらいしか壁が来ず、横Gが掛かった時に缶がずれてしまうかもしれないので、止めにしておきました。まぁ、短かった分は“余裕”を持たせた事にしておきました。
   底板の方も採寸間違いをしていて、58mmでは15mmほど長い事が分かりました。まぁ、壁の方は予定より短くなってしまったので、どのみち切るほかありません。底板は荷室の壁の形に合わせて整形するので、処理は後回しとしました。

20130117_113640
取り敢えず仮組
若干の間違いがあったりしますが
そこは現物合わせで良い感じにやってしまいます


■製作
   仮組で現物合わせが出来たら、いよいよ製作です。作り方は、棚を作った時と同じやり方です。電動ドリルで4×30mmのドリルねじを打ち込んでいきます。久しぶりにやったせいか、いきなり高トルクで打ち込んでしまい、板の端っこを割ったり、穴を開ける位置を間違えたりしましたが、やってるウチに勘を取り戻しました。
   難しいのは燃料缶を置く底板で、これは荷室の壁の形に合わせて切っていかねばなりません。まぁ、完全にピッタリという訳にはいきませんが、ガタつかない程度に現物を採寸しながら板を切りました。日頃あまり用事がありませんが、トランポの床張りをする時に買ったジグソーや電動ドリルなどの工作機械が良い感じに活躍しました。大して高くなかったので、買っておいて正解です。
   取り敢えず、設計図通りに作ったのですが、タイヤハウスを挟む仕切り板の前は、横壁にネジ止めしてあるだけなので、ちょっと強度的に弱いかな、と感じました。そこで、後ろの仕切り板と細い板で連結する事にしました。また、燃料缶を置いてみると、タイヤハウスの方が若干浮いてガタガタする事が分かったので、滑り止めシートを下に敷いてガタガタいわない様にしました。

20130117_120235
電動ドリルでネジの打ち込み
ドリルねじを使うと、ねじ穴開ける手間が省けます

20130118_103121
燃料缶を置く部分の底板
車体の形に合わせて切り出しました

20130118_114215
良い感じに組み上げて完成
燃料缶の部分の壁板は尖ってると痛いので丸くカット
タイヤハウス部分の仕切り板の上の棒は、補強用に追加しました



■仕上がり
   製作費は概ね6000円くらい、作業時間は大体3時間くらいでした。電動工具があれば仕事が早いもんです。使ってるのが木だけに、若干隙間が出来たりもしましたが、概ね良い感じに出来ました。
   早速使ってみたのですが、これがなかなかどうして、良く出来ていました。燃料缶置き場よりも、タイヤハウス部分の雑品置き場が良い感じで、これまでガラゴロ転がっていたエアポンプやジョウロが、ピタッと収まっています。その他にも油拭きに使うキッチンペーパーや雑巾など、とかくよく散らばっていた装備が、この仕切り(というより棚)に収まってバラけません。
   これらの細々した装備がきっちりまとまったので、何かしトランポの中も整頓が行き届いた感じになりました。今のところ、バイクを2台積む予定はないのですが、この状態だとサッと積み卸しが出来そうです。

20130118_115440
横壁が出来たので、20リットル缶が横向きになる心配がありません
また、5リットル缶もしっかり収まる上に
床を掃く箒の位置も決まりましたw

20130118_115944
エアポンプ、ジョウロなどは、これまでもタイヤハウスの上でしたが
棚が出来た事で散らばる事がなくなりました

20130118_115556
荷室の左側がスキッとしました
とても良い感じですw


■2台積みのために加工(2013年8月5日)
   昔はバイクを2台積んでましたので、XR230を引き取る際も余裕で積んで帰れると思っていたのですが、なんと左のステップやサイドスタンドが仕切りに干渉して真っ直ぐ積めない事が判りました。そこで当たる部分をジグソーで切り落としました。ほぼタイヤハウスと面イチになってしまい、仕切りとしてはあまり用を為さなくなりましたが、もともと燃料缶が暴れない様にする為のものですし、バイクが常時乗っているなら、荷物もあまり暴れないだろう、という事で良しとしました。

20130805_080557
こんな感じでステップが当たってしまい、バイクが真っ直ぐ積めません
フルサイズのモトクロッサーなら大丈夫なのですが
背の低いトレール車ではダメでした

20130805_091941
そこで、シフトペダルからサイドスタンドまでの間を
ばっさりジグソーで切り落としました

20130805_092401
サイドスタンドの部分は
もう少し仕切りを残して置いても良かったかも

20130805_114524
ともあれ、真っ直ぐバイクを積める様になったので
結果オーライですw


■荷室面積増加のための加工(2018年9月24日)
   前回の加工から5年経ちました。ともあれ使い続けてきてるのですが、問題は車中泊の時。二人で寝ると、結構手狭で、特にこの仕切り板が邪魔。寝る時は外した方が良いのでしょうが、それも面倒くさい話しです。そこで、仕切り板の底の板を切り詰める事にしました。
   というのも、底板は別にこのサイズにする必要があった訳でなく、ホームセンターに売ってた板がたまたまそのサイズだっただけで、手間をかけるならタイヤハウスに仕切り板が沿う様にしても良かったのです。しかし、そうしなかったせいで、タイヤハウスと仕切り板の間に、砂は溜まるわ、物は落ちるわ、しかも落ちた物が仕切り板とタイヤハウスの間を広げて、余計荷室の床が狭くなるわで、あまり良い事がないので、思い切って作業しました。
   仕切り板を一旦バラバラにして、線引いて、ジグソーでバリバリ切って、組み直して終わり。底板を切り詰めるだけなく、XR230のアンダーガードやステップやスイングアームが干渉する部分も削りました。お陰で、バイクを固定する位置が、左に5センチほどずれて、荷物積むスペースが広がりました。寝る時も多少はマシでしょう。

IMG_4845
加工前の状態
仕切り板とタイヤハウスの間が空いてる
また、タイヤハウス部分の仕切り板に
XR230が干渉した跡がある

IMG_4847
加工後
タイヤハウスに仕切り板がぴったりくっついてる
それでいて、5リットルの燃料缶もちゃんと入ってる

IMG_4849
これは想定外だったけど
XR230の停める位置が左にズレて
CRF450RXとの間隔が空いたのは嬉しい






    このエントリーをはてなブックマークに追加 mixiチェック
tanisi_corp at 00:00コメント(2)
