2019年04月17日

CRF450RX パルスジェネレーター溶解

 三宅島エンデューロでいきなり不動になったCRF450RX“ゲイレルル号”、半年の長きに渡って店に留め置きになってましたが、ようやく直って帰ってきました。今回の呼称、おそらく国内でもあまりお目にかかれない故障で、「こんなん出先じゃ、どうも出来ませんわ」という内容でした。

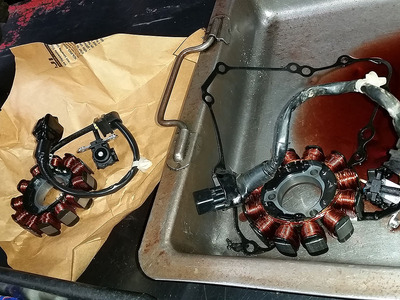

56931810_2224168731169160_1854886711742431232_n
今回不動になった原因部分
ここに辿り着くまでに、様々な試行錯誤がありました







■症状・背景

 三宅島エンデューロの最終周(5周目)、後半のガレた坂を登る途中でいきなりエンストして停止。セルを回すも「ウィ」というだけで再始動せず。マーシャルが押しがけを試みるもやはり不動であった。現場での感覚的な症状としては、セルの使い過ぎによるバッテリー上がりの症状に近く、マーシャルさんからも「キックは無いんですか」と言われるほどに、キック始動ならエンジンが回ると考えていた。
 三宅島エンデューロでは、途中で小休止する事が他のレースより多く、その度にセルモーターを回していたので、後半ではバッテリーの元気が無くなりつつあったのは確かでした。また、ウッズのワダチに足回りを取られて、エンジンが相当に熱を持ってラジエターを蒸してたにも関わらず、ラジエター液の補給をせず(そもそも持って行ってなかった)、結果、エンジンを焼き付かせた事も考えました。


エンジン停止した瞬間
この時点ではバッテリーが上がったと思っていた

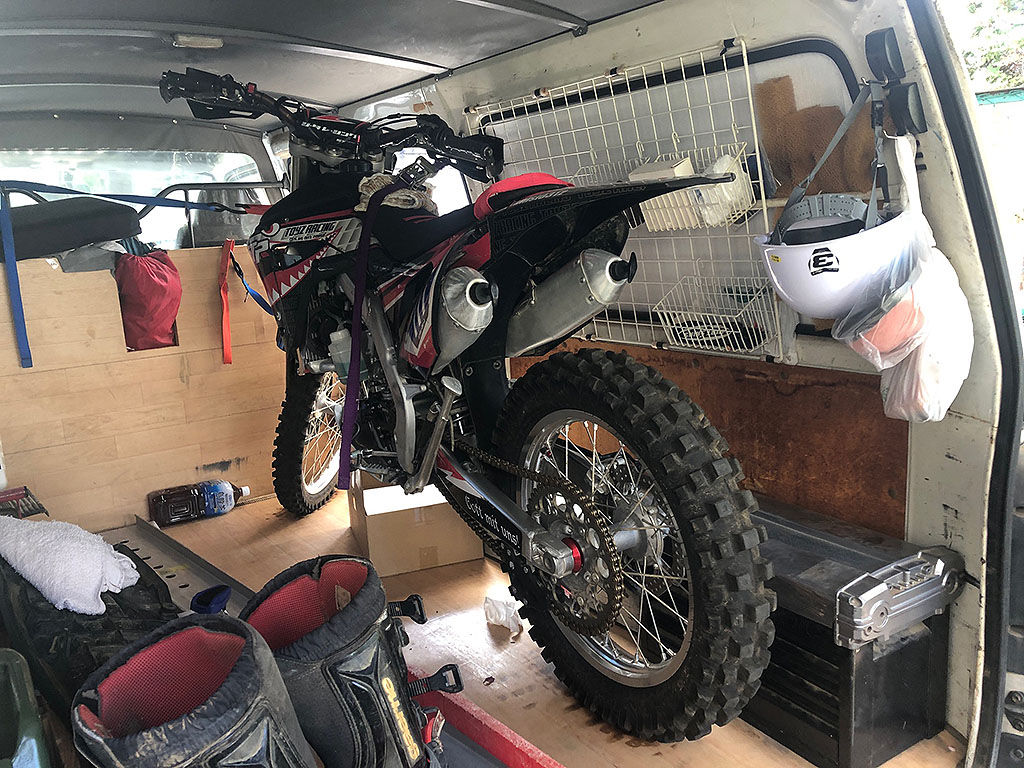

2018-11-17-15.29
三宅島から帰還して、そのまま搬入
まさかこの後、半年間留め置きになると思いませんでしたw


■すぐに直せた所

 まずクラッチの点検。オイルを出してみると、灰色が入った様な真っ黒なオイルが出てきました。明らかにクラッチが焼けてる色です。そしてクラッチのカバーを開けてみると、中にには真っ黒に焼けたクラッチが。しかも一番奥のフリクションプレートがバラバラに割れていました。さらには、クラッチスプリングが純正に比べると相当縮んでいました。
 クラッチレバーを軽くするために、負担の掛かる部分は傷みやすいのですが、これはもう「そうなるの前提」でレバーを軽くしてるので、「焼ける時は焼けるし、その時はクラッチを替える」と割り切っています。その為、予備のクラッチを常時備えてるほどです。
 まぁ、もうちょっと乗り方を工夫するなり上手になるなりしたら、大分違ってくるとは思うのですが、それは今後の課題として、今回の不動の原因は乗り方には無いとのことです。

2018-11-17-15.38.51
クラッチが焼けた臭いがプンプンの廃オイル
三宅島奮闘のあとです

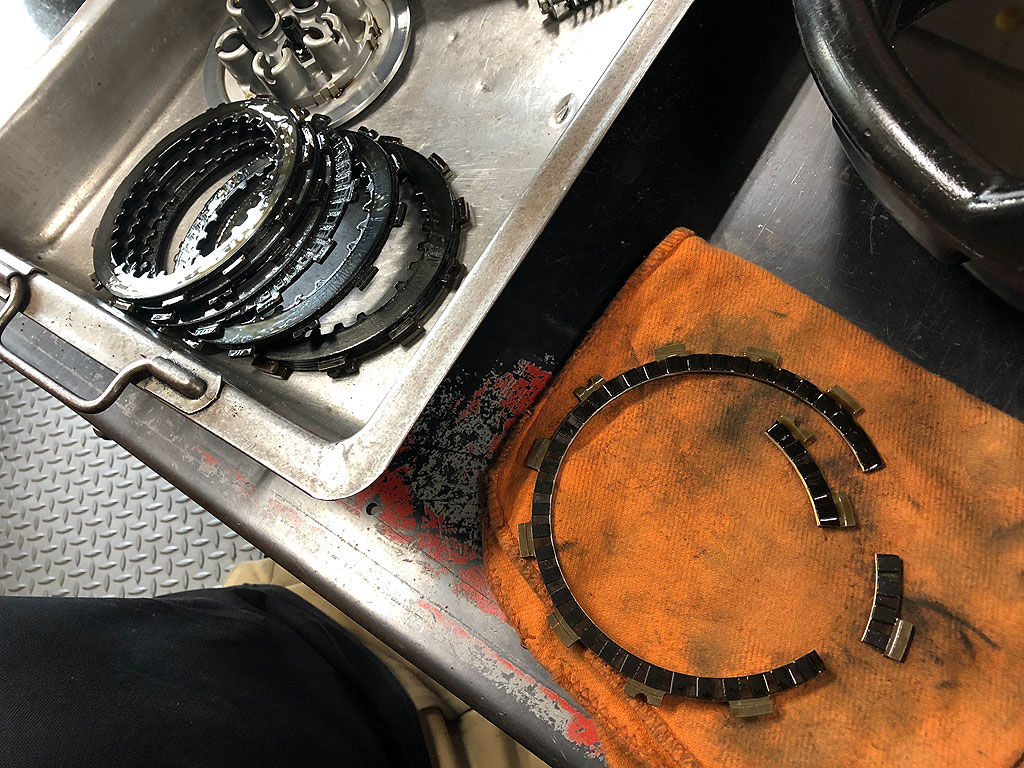

2018-11-17-15.42
またも破断してたフリクションプレート
しかし、450には良くあるとか

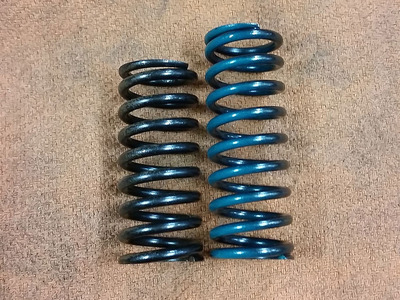

54394318_2290585624598445_4762814119298465792_n
クラッチスプリングがかなり縮んでました
クラッチだけでなく、スプリングもマメな点検が必要ですね



■原因の究明

 さて、不動の原因ですが、エンジンが焼きついたり、どっか壊れたりという事でもありませんでした(手動でクランク回して確かめた)。バッテリー上がりも想定して、別から電源を取ってテストするも症状変わらず。セルモーターに何らかの異常が発生しているのかと、分解し個別に接続してテストするも、セルモーター自体は元気でした。ちなみに、セルモーターのワンウェイクラッチが噛み込んでるのでは?とアドバイスくれた人が居ましたが、それもありませんでした。
 特徴的なのは、セルスイッチを入れても「ウィ」としか言わない事。そこでメインリレーが何らかの原因で壊れた事が疑われたのでメインリレーを取り寄せて試してみたところ、やっぱり「カチ」としか言わない。次にECUの破損(といっても、早々破損するもんでもないのですが)が疑われたので、同年式のCRF450Rに乗ってる人からECUを借りてきて付けて試しましたが、やはり症状変わらず。こうなると、見た目ではどこが壊れてるのかわかりません。
 2018年式のCRF450R/RXはキックアームはオプションなのですが、三宅島エンデューロの後半はバッテリーが弱りつつあった事もあり、これを機会に付ける事にしました。しかし、キックをしてもプラグから火花が飛ばない。いよいよ困り果てた状態になりました。

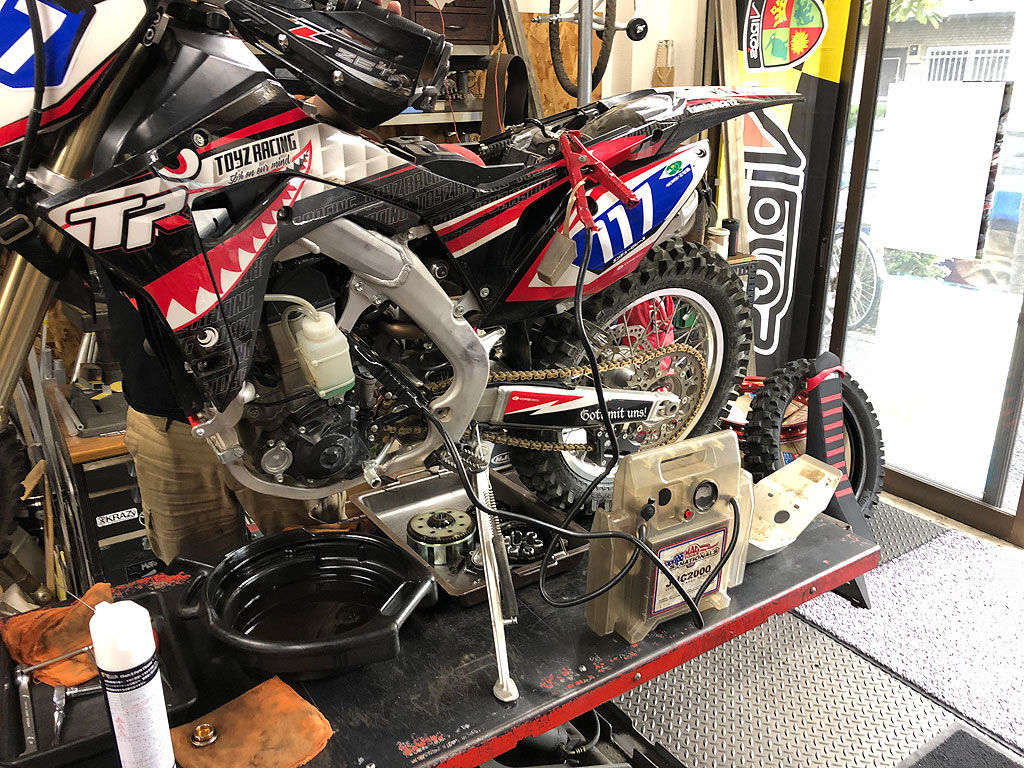

2018-11-17-15.50
他から電源を取って調査中

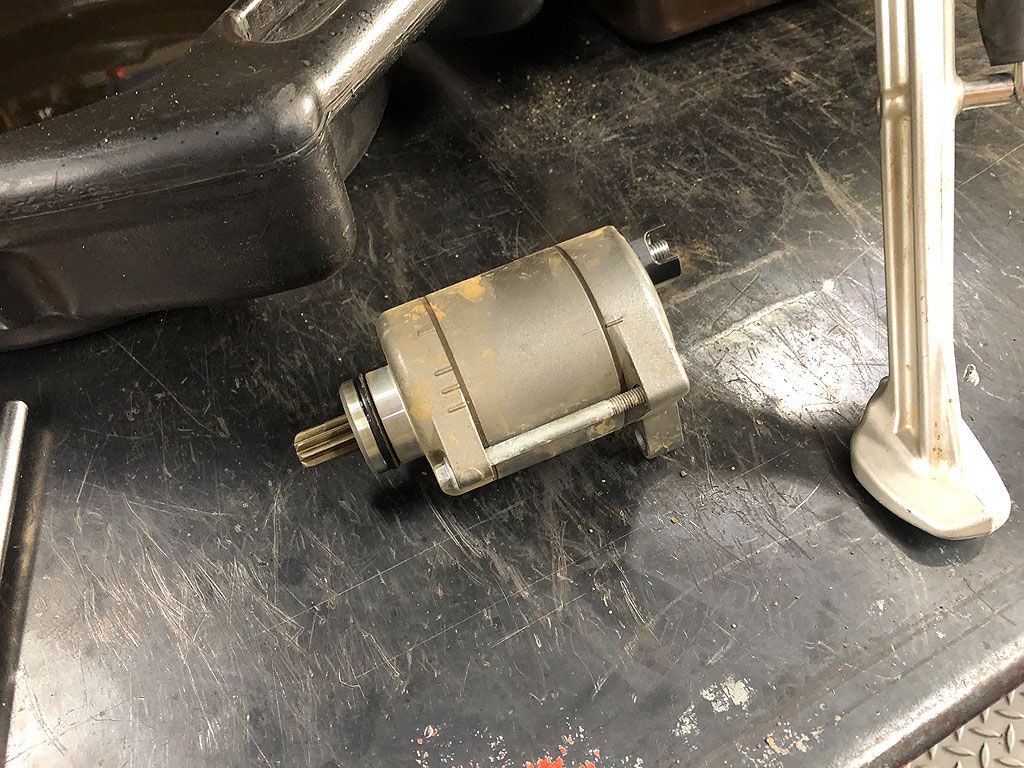

2018-11-17-15.59.12
セルモーター、エンジン、その他、
見た目で分かる部分での異常はなし


 この間、お店とホンダサービスとのやり取りは相当激しいものがあったそうです。Motosho TOYZはCRF450の経験と知識の蓄積が相当あるお店ですが、それでも分からんとなったら、製造元に聞くしかない。ところがホンダサービスから言われた事は全て検証済みで、それ以上は分からんとの事。分からんのなら自社で引き取って原因を究明すべきでしょうが、市販車じゃなく競技車はそういうの出来んとの事。造り手として、それは無責任は話しやないけ、と思いましたが、応対してるホンダサービスの人も、出先のコールセンターみたいなもんで、詳しいことが分からん様です。
 結局、マックさんの人脈と伝手で原因分かりそうな人を当たって貰い、遂に原因が突き止められました。

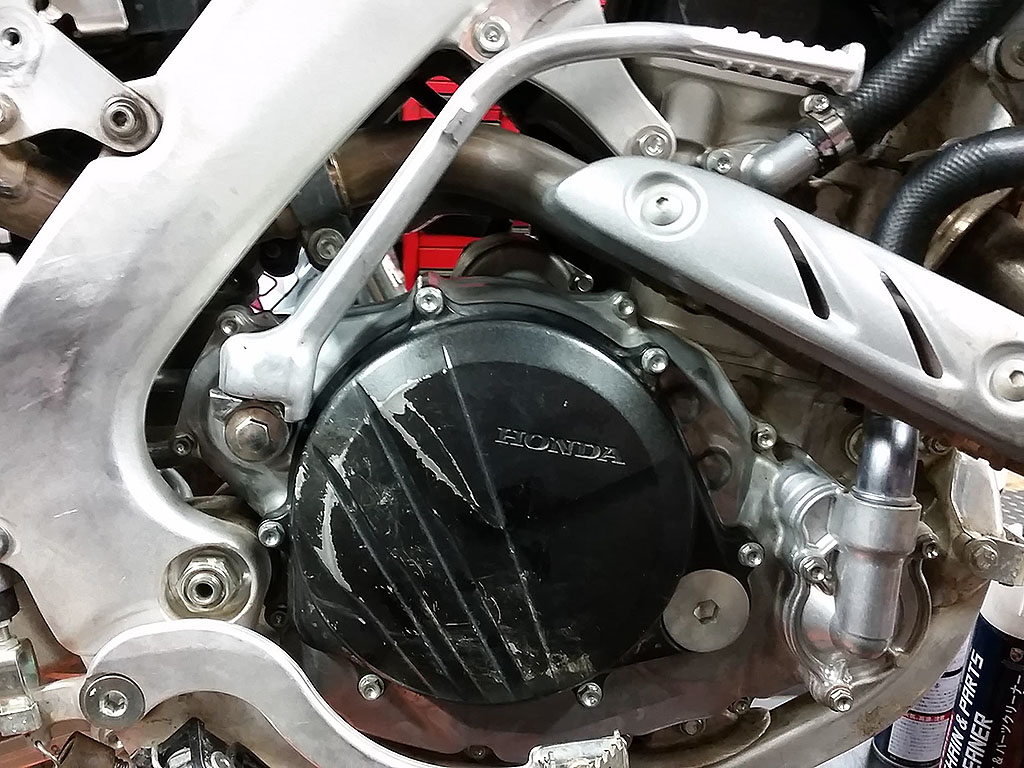

53336706_1136257706555029_5020597803001315328_n
マックさんの人脈で手に入ったキックアーム
カッコイイですw


■普通は溶けない場所

 いきなり不動になった原因は、ジェネレーターにくっ付いているパルスジェネレーターが溶解した為でした。このパルスジェネレーターというのは、ジェネレーターのパルスを拾う部品だそうで、リチウムイオン電池で保護する機能を持っているとか(もっと詳しく聞いたのですが、半分以上失念しましたw)。これが溶けてしまった為、パルスを拾えず始動を止めてた様です。
 問題なのは、この部品が溶けるなんてのは、聞いた事がないとの事。この事はホンダサービスの方で初めて聞いたとの事で、普通は溶ける様なものではないそうです。ちなみに、自分の乗り方が悪くて、エンジンが過度に発熱して溶けたのでは?と思ったのですが、それで溶けるなら、他のとこが先に溶けるとの事。まぁ、今まで乗ってきたバイクでも、そこが逝ってしまうなんてのはありませんでした。
 本来溶けるはずの無いものが溶けた、となると、これはもう部品の不具合でしか無いのですが、相当強烈にホンダサービスの方にねじ込み、社内でも検討したそうですが、結局は競技車両という事で補償対象外との事だったそうです。

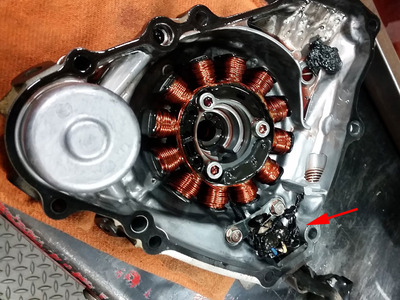

57251226_430114434459046_8587764714392518656_n
矢印の部分がパルスジェネレーター
上に溶けたカスが残っています

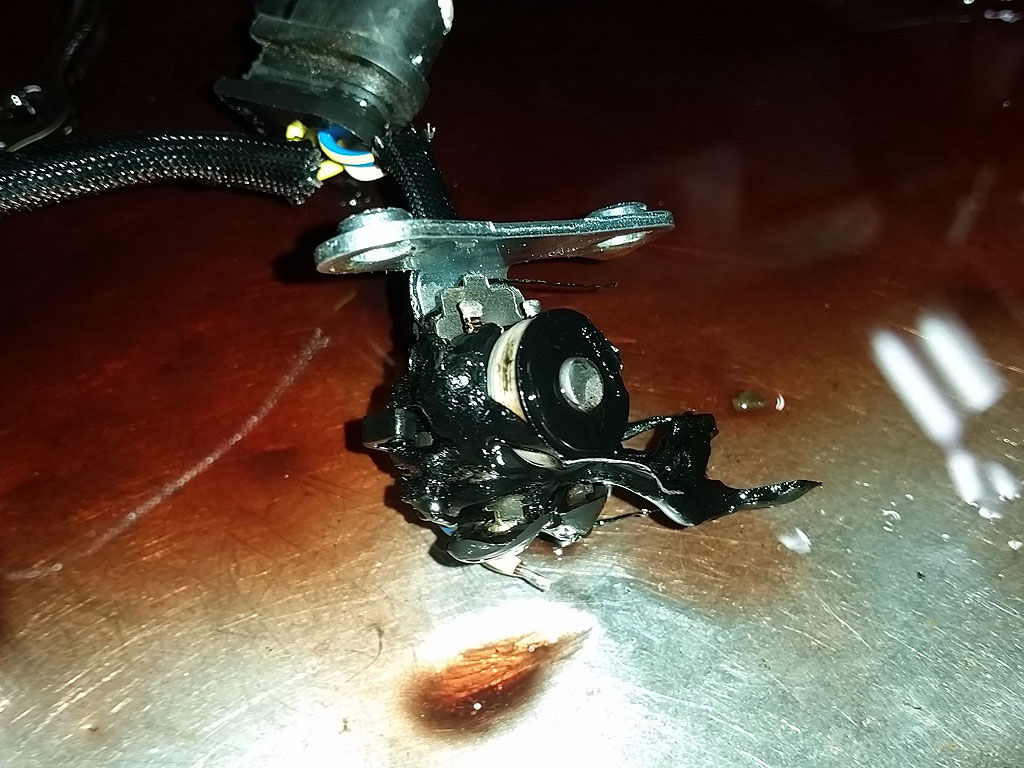

56806515_2251525518262748_6088495920268181504_n
溶解したパルスジェネレーター
こんなとこ溶けたの、見た事ないとの事です

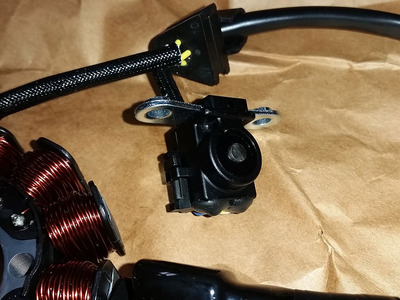

56757352_2362775860620408_7555766330377371648_n
溶ける前の状態
結局、ジェネレーターをアッシーで交換しました


■メーカーの対応

 蓋を開けてみれば部品交換で終わる話しだったのですが、ここまで長引いたのは、サービスマニュアルにも書いてない裏制御の事が、出先のホンダサービスの方にまで届いてなかった事。また、溶けるはずの無い部品が溶けてた事、これに尽きると思います。結局、お店の方で人伝てで原因究明したのですが、これは本来、メーカー側の仕事では無いのかな、という気がします。
 今回のこの呼称、関係者が口を揃えて「見た事ない」という珍しい呼称で、おそらく国内では初めての例だと思うのですが、世界的に見たら、やっぱりどっかでパルスジェネレーターが溶けた、って話しがあるんじゃないのかなぁ、という気がしないでも無いです。また、一度でも溶けたとなると、次も溶け無い保証は無い訳で、しかも乗り方によって壊れる所でない(と言われた)以上、ライダーとして対策のしようもなく、やっぱり欠陥ではないのかな、と思います。
 ホンダサービスは「競技車両だから」の一点張りだったそうですが、これが市販車だったらちゃんと面倒見るのか。出先のサービスが原因が分からんもんを、最後まで面倒見てくれるのか、ちょっと疑問です。よしんば競技車両だとしても、100万円近いものを売っておいて、今回の諸々の対応は、ちょっと無責任では無いかと感じました。
 その一方で、メーカーさえも匙投げたバイクを直したMotoshop TOYZの技術力(今回は人脈)には、感服しました。


エンジン絶好調
キックも450とは思えぬ軽さです

IMG_6989
半年ぶりに帰ってきたゲイレルル号
やっと本格的に今シーズンを始めれます
