ところが、再度エンデューロで使う事が決まり、久しぶりに乗ってみたら、どうにもハンドル位置がおかしく、ハンドルを変える事で対応しようとして、結局しっくり来ず、ここに至って遂にファットバー化を決心しました。
■調達の顛末
先にも述べた様に、CRF230Fのハンドルバークランプキットなら組めそうな事は分っていたのですが、実際に付けれるかどうかは、現物を合わせた訳ではないので分りません。そこで、ダートフリークの関連会社であるダートバイクプラスにZE11-1236がXR230に付くかどうか、問い合わせのメールを出してみました。ところが、全然返事が来ず、なしのつぶてでした。しかし、悠長に返事を待っていられない事情が出て来ました。というのは、オプションロアークランプの種類が減って、45mmのロアークランプがラインナップから外れていたのです。自分はベストテクバーと近似のSX3 ED-Lowを使っているのですが、ホンダ車の場合、ノーマルのクランプより10mm高い方が良いとされていて、実際、ハンドルバークランプキット標準の35mmのクランプでは低いのです。その為、どうあっても45mmのクランプが欲しいのですが、どうやら市場在庫しかない様です。その様な訳で、決断を急がねばなりませんでした。
そこで、まず、ハンドルバークランプキットは定価の13%引きで売ってたYahoo!ショッピングで、かつ貯めてあったTポイントを全部使って、定価の30%オフくらいで買えるところに注文し、ロアークランプは探しまくってAmazonで調達する事にしました。
ところが、Amazonは通常配送だとメチャメチャ時間が掛かります。しかも、注文して数日して、配送先を変更したら、それまで発送日が確定していたのに未定になって、ホントに来るのか来ないのか分らん様な感じなってしまいました(まさか配送先を変更したら、その辺りがリセットされると思わんかった)。しかし、こうした事はAmazonではよくある事で、既に在庫もないのにいかにもある様な表示にしといて、どどのつまり、いつ入荷するかわかりません〜、みたいになるそうです。ましてや、旧型のロワークランプはどこでも売り切れになっているので、今回もそうなる可能性が大です。
そうなったら、50mmのロワークランプを買って45mmに削って貰うか、と思ったのですが、ハンドルを固定するクランプ側は相当高精度で削るのが無理との事で、逆に下側を削るとしたら、今度は固定するボルトが留められない可能性がある。40mmのに5mmのアルミ版挟み込んで嵩上げするのが一番現実的ですが、そうなると特殊な形状したボルトの長さが足りなくて無理、という具合です。
しかし、CRF250RとXR230のハンドル位置を見てみると、意外とCRF250Rは高い位置にある。45mmのロワークランプ付けているとしても、元々のトップブリッジの位置が高い。そして、CRFの方で慣れている自分としては、XRの方もそれに近い感じにしたいので、だったら45mmに拘らず、ものの5mmくらい高い50mmのロワークランプでも良いか、という気がして来ました。もしかしたら、50mmくらいでXR230は丁度いいかもしれない。それに、届いたハンドルバークランプキットに付いていたロワークランプとクランプは新型の物なので、だったら新しい形状の50mmのロワークランプを頼む事にしました。
■取り付け
これまで4回も買っておきながら、ハンドルバークランプキットの取り付け方に付いてちゃんと書いている記録がありませんでしたので、今回、それなりの作業手順を書いておきます。まず、ハンドルからアクセルグリップやブレーキ、クラッチのレバーなどを取り外し、トップブリッジからハンドルを取り外します。次にステムナットと、トップブリッジのアッパーボルトを取り外し、トップブリッジを取り外します。ただ、手だけでは外せない事もあるので、フォークとトップブリッジのフォーク入れる穴にCRC吹き付けて、下からプラスチックハンマーで優しく叩き上げて外します。
トップブリッジが外れたら、ハンドルバークランプキットを取り付けます。大丈夫と思いつつ心配していたCRF230F用ですが、まったく問題ありませんでした。ただし、こちらもスカっと入らなかったので、CRCを使ったらスカっと入りました。あとはステムナットとアッパーボルトを規定トルクで締めればOKです。ただし、自分はアーマーハンドガードをアッパーボルト側で留めるハンドガードマウントを使っています。ところが、CRF230F用のハンドルバークランプキットは、アッパーボルトの穴が貫通しておらず、ハンドガードマウントに付属のボルトは長過ぎて使えませんでした。ハンドルバークランプキットに付属のボルトだと、今度は短過ぎて使えません。結局、CRF250R純正のボルトで代用しました。
残りは、ハンドルを付けて、レバーなどの装備を付ければ、取り付け作業は完了です。自分の場合は、50mmのロアークランプを使いますので、その場合はハンドルを付けるまでに、付属のロアークランプを外して50mmの物に付け替え、そしてハンドル周りを取り付けて行きます。

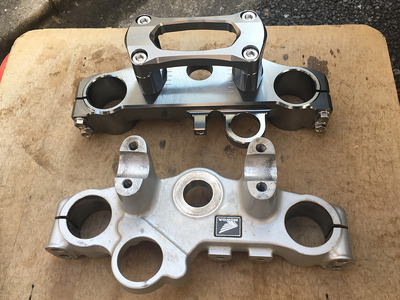

ハンドルバークランプキットと純正トップブリッジの比較
キーマウントの穴が小さいのと位置が逆なので
XR230のメインキーは付けられません
あと、クランプの位置が純正は結構後ろです

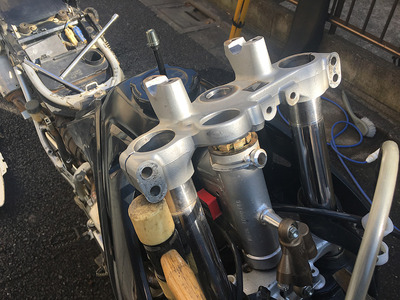

トップブリッジが抜けにくかったので
ちょっとCRC吹いて、プラハンで軽く叩いて外しました

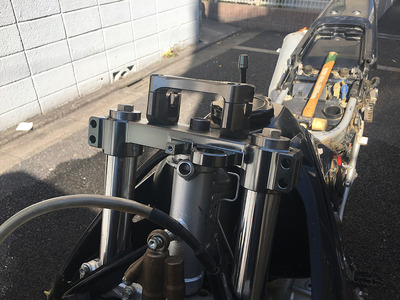

案ずるより産むが易しで、スポッと入りました
そうならもっと早くにやっておけば良かった

アーマーハンドガードのフロントマウント

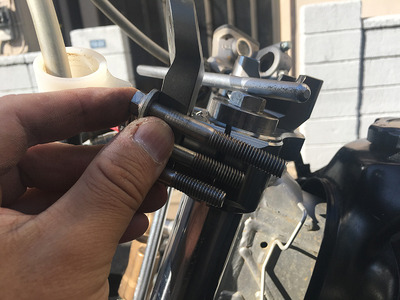

上がマウント、下がクランプキットにそれぞれ付属のボルト
真ん中がCRF250R純正のボルト
真ん中ので留めました
■調整
ハンドルバークランプキットのこれまでの売り文句は、「下、前後に最大64通りのポジション変更可能」というもので、その中から、自分にあったズバコンのセッティングが出来る事が、高いお金出して買う価値と意義であるのです。具体的には、ロワークランプの位置が前後に8段階、そして従来なら8種類のオプションのロワークランプを交換する事で、ベストポジションを見つけ出します。そのロワークランプが今は4種類に減ってしまいましたので、64通りから32通りになって大味なセッティングになってしまった訳です。まず、CRFに跨がってみて、ハンドルポストから自分の腹までの距離を測ってみると、大体36cmくらいでした。次にXRに跨がってみて、同じ様に測ってみると、大体31cmくらいでした。ハンドルバークランプキットは純正のトップブリッジより、クランプの位置が10mmほど下がっていましたので、純正状態だと結構手前にハンドルがあった事になります。そこで、クランプを2段階、約10mm前に出してみました。すると、ハンドルポストから腹までの距離は大体34cmくらい。誤差もあると思うので、まぁ、こんなもんかと。ハンドルを前に出した事で、ハンドルを切った時の腹回りの窮屈さがなくなりました。
ロワークランプは50mmの物に替えたのですが、CRFとXRを見比べてみると、そもそものトップブリッジの位置がXRはかなり低い様に見えました。そのせいか、CRFより5mm高い50mmのロワークランプでも丁度いい感じでした。ただし、CRFのシートは地面に対してほぼ水平ですが、XRは車高低を稼ぐために抉れた形をしています。なので、特に座った時のポジションにかなり差が出る様です。(XRの方がアップハンドルっぽくなる)

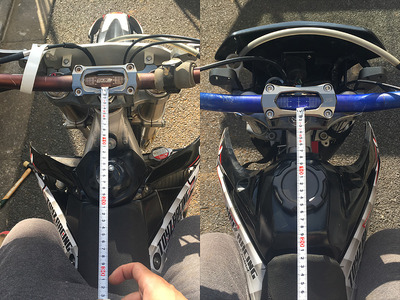

ハンドルポストから腹までの距離
車長がXR230の方が短いだけあって、距離も短め
つまり、ちょっと縮こまって乗ってた訳です

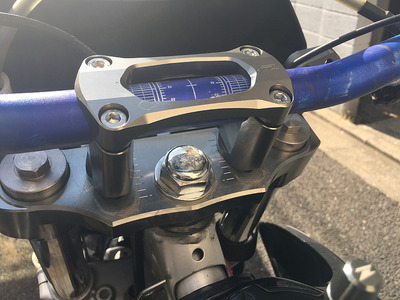

10mm前に出しました
これだけでも大分違ってきます

タンクキャップとトップブリッジの位置の差に注目
車格が違うので、単純には比較出来ませんが
XR230はそもそも低めの様です

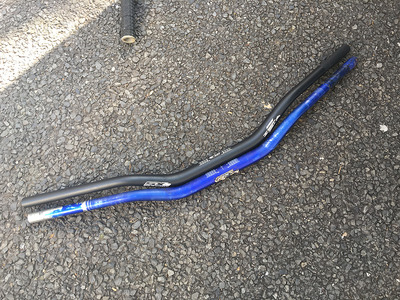

下はベストテクバー、上はED-Low
ED-Lowはベストテクバーを参考に作られたとか
