2015年08月27日
XR230 ステアリングダンパー装着
2013年夏から、本来想定されていた使われ方以上の使われ方をしてきた、XR230“パンツァーファウスト号”。弄りたいところは弄り倒して、いよいよ、もう弄るところはない、と思っていたのですが、ステムがちょっとー、と指摘されました。自分はあまり気が付かなかったのですが、マックさん曰くちょっと気になる、との事。まぁ、デコボコランドでガンガンジャンプ飛びまくりましたから、ガタが来ててもおかしくありません。CRFの改装を目前にして、これ以上XRの改装をするつもりはなかったのですが、放っておいても悪くなる一方なので、直してもらうことにしました。
■ステダン装着
さて、ステムは定期整備みたいなものですが、その話しの時に、「ステダン付けちゃえば良いんじゃね?」と、いう話しになりました。何でも、CRF250R のステアリングダンパーが付けれる(というか、付く加工をする)との事。XR230はハンドルの切れ角が大きいので、その分、イン側に切れ込み過ぎない様 にしなければならないのです、ステダンがあれば楽そうです。
とはいえ、ステダンをパーツで取り寄せると、大体2.5万円ほどです。CRF250R“モルゲンシュテルン号”のオーバーホールを前に、ちょっと出せない 金額です。なので、当初はモルゲンシュテルン号のステダンを付けれる様、XRの方を加工してもらって、後日お金に余裕が出来たら、改めてステダンを入手す るつもりで、加工だけ先行してやって貰うつもりでした。
ところが世の中よくしたもので、なんとスクールの先輩が2008年モデルらしいステダンを持ってるとの事で、お安く譲って頂きました。Motoshop TOYZに直接送ってもらったのですが、オーバーホールの必要もないくらい程度の良いもので、そのまま使えるものでした。
さて、作業の中身です。文体の関係で、さも自分が作った様な書き方になってしまいますが、作業は全部マックさんです。自分は京都に帰省してて、作業さえ見てませんww 以下、貰った写真を中心に作業を紹介します。
まず、ロアーブリッジの取り付け器具の作成から。器具はフロントフェンダーの取り付けボルトで固定する格好です。設計に基づいてアルミ板を切り出し、穴開けして(ステダンが付く部分はネジ切りしてます)、良い感じに熔接して作りました。フロントフェンダーは、この取り付け器具の分だけ下に下がった位置に付きますが、まぁものの数ミリですので大して影響はありません。取り付けボルトは前後2本ずつですが、後ろの2本には取り付け器具分の座金をかませて高さを揃えてあります。また、ボルトは短くなってしまうので、長めのに替えて貰いました。
お次は、フレームのステアリング部です。ここに取り付け穴を設ける訳ですが、いわゆる円柱ですので、そのまま直で付けたのでは、安定感がありません。そこで、鉄板を削り出して土台を作り、それを熔接して面取りが出来る様にしました。

まずは、フレームのステアリング部に穴を開けます

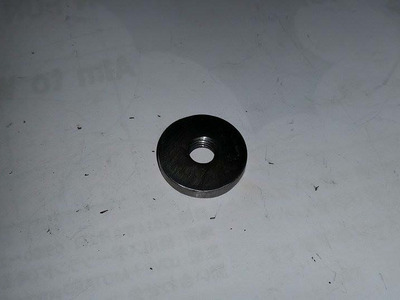

座金にも穴開けして削り出します

仮組状態
良い感じの付き方してますねぇ〜

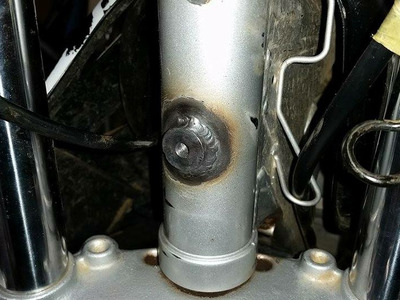

バチバチっと熔接します
(マックさん曰く、ホンダ風熔接w)

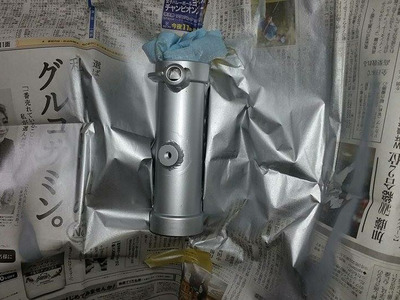

最後は塗装して完成です
黙ってたら、最初からこんな風だった様に見えますw

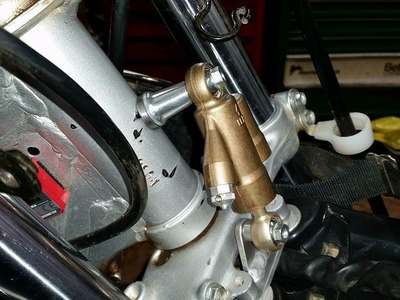

■仕上がり
当初、想像していたのは、ステダンがごちーんとライトカウルの中で鎮座している様な仕上がりで、いざ公道仕様にする時、ライトの処置に困りそうな予感があったのですが、出来上がったものは意外とスマートで目立たない仕上がりでした。これなら純正のライトでもイケルかもしれません。ライトカウルを付けたら、正面からはステダンが見えませんが、脇からはチラチラ覗いています。しかし、元からこんなんでしたー、と言ったら、それで通りそうなくらい自然な出来栄えで、大変気に入っています。
